Câbles résistants au feu

Câbles à fibres optiques résistants au feu

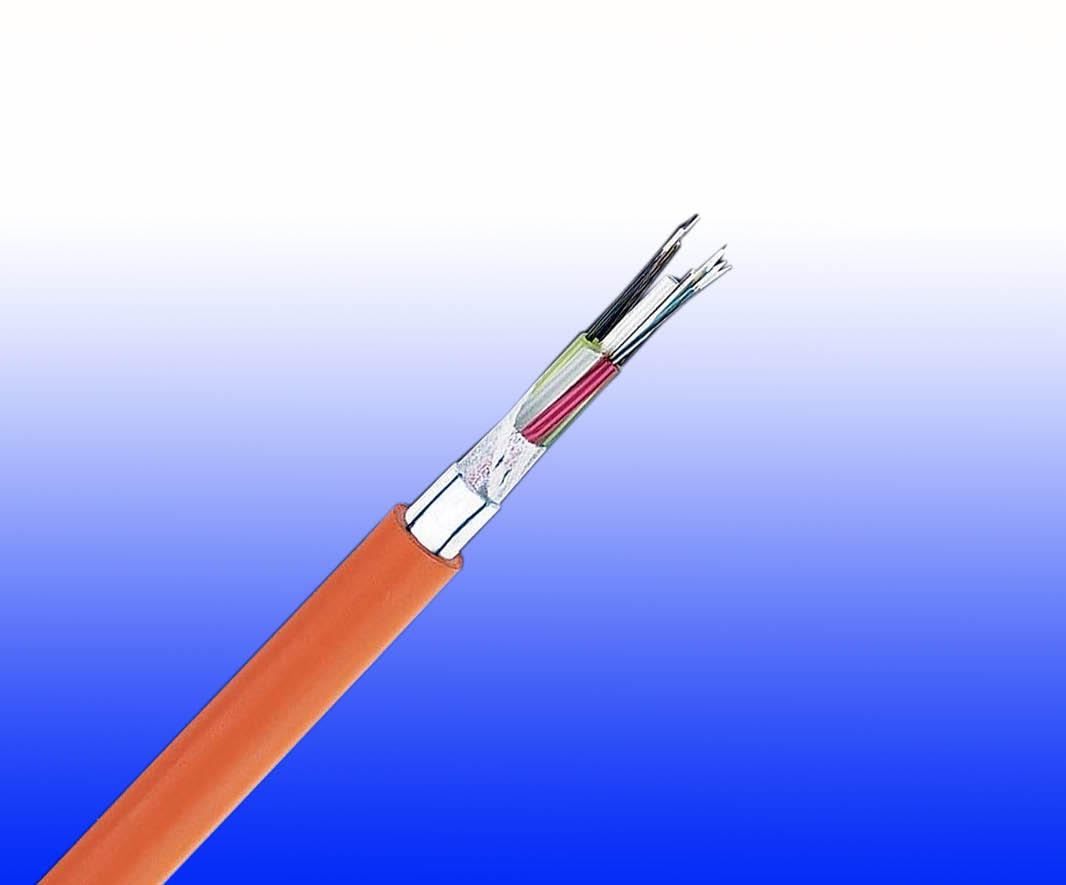

Câbles de distribution à fibres optiques à tampon serré résistants au feu

MTA-B-C-D-H-FR

Ces câbles sont utilisés pour l'interconnexion des boîtes de distribution et des appareils terminaux, lorsque la

fonctionnalité continue est requise en cas d'incendie. Ces câbles conviennent très bien à diverses applications

intérieures et extérieures, y compris le câblage entre les bâtiments dans des gaines et à l'intérieur des

bâtiments jusqu'aux gaines verticales.

Conception de base conforme à Telcordia GR409-CORE / TIA/EIA 568B.3 / ICEA-S-83-596

Fire Resistant Tight Buffered Distribution Fiber Optic cables

Intégrité du circuit	IEC 60331-25; BS 6387 CWZ; DIN VDE 0472-814(FE180); CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
Intégrité du circuit du système	DIN 4102-12, E30 depending on lay system
Résistance au feu (Test de fil vertical unique)	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
Réduction de la propagation du feu (Test de câbles et fils en faisceau montés verticalement)	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332- 3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2- 4*; DIN VDE 0482-266-2-4
Sans halogène	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
Pas d'émission de gaz corrosif	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
Émission minimale de fumée	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
Pas de gaz toxiques	NES 02-713; NF C 20-454

Note: Asterisk * denotes superseded standard.

Fibres optiques : Fibres monomode et multimode serrées, avec une gaine de tampon serré.

Barrière au feu : Les fibres à tampon serré sont enveloppées de fils en verre de blocage au feu.

Gaine intérieure (facultative) : Composé thermoplastique LSZH de type LTS3 selon la norme BS 7655-6.1

Cordon de déchirure (facultatif) : Un cordon de déchirure facultatif peut être situé sous la gaine extérieure pour

** blindage (facultatif)** :

STA : blindage en tôle d'acier ondulée

SWB : Tresse d'acier

Gaine extérieure : Composé thermoplastique LSZH de type LTS3 selon la norme BS 7655-6.1 (Un composé

thermosensible LSZH de type SW2-SW4 selon la norme BS 7655-2.6 peut être proposé.)

Plage de température en fonctionnement (état fixe) : -20°C - +60°C

Plage de température lors de l'installation (état mobile) : 0°C - +50°C

Rayon de courbure minimum : 10 fois le diamètre extérieur pour les câbles non blindés

20 fois le diamètre extérieur pour les câbles blindés

Code du câble	N° of Fibers	Diamètre nominal total	Résistance maximale à la traction	Rayon de courbure minimum	Poids approximatif
		mm	N	mm	kg/km
MTA-B-2-0-H-FR	2	7,6	250	76	55
MTA-B-4-0-H-FR	4	7,8	250	78	67
MTA-B-6-0-H-FR	6	8,6	400	86	77
MTA-B-8-0-H-FR	8	8,8	400	88	81
MTA-B-12-0-H-FR	12	9,3	400	93	90
