 1.什么是光纤?

光纤是一种有玻璃或塑料光纤构成,设计用在只是光源的流向,光纤电缆是运用了应用科学和工程学的设计。光纤被广泛应用与光纤通讯,相比起其他通讯媒介,它可以传输更远的距离和更多的数据。纤维能有效的代替金属线,因其信号损耗较少,能有效地减少电磁干扰,光纤也可以用于传感器,并应用在其他领域。

2.使用光纤有哪些好处?

光纤电缆主要特点是低信号损耗,高带宽性能,相较电缆,光纤电缆可以传输更远的距离-在不使用中机器的数据网络中,最高传送可达2公里。

光纤重量轻,体积小,是他们的运用更为理想,取代以往通电缆不能应用的地方,若利用多路复用器,光纤电缆可以取代数以百计的通电缆。光纤真正好处在可以免除电磁干扰(EMT)。

由于玻璃不是一种电导线,它可用于隔离电器的地方,纤维即使在危险的环境中也不会构成任何危险,如化工厂等地方,一点火花也可能引发爆炸,最后是安全方面,使用光纤电缆难以盗取数据信号。

如果想了解更多铜缆布线,请到     http://www.addison-tech.com

3.常见的光纤结构

光纤电缆有很多不同类型,在这里我们回介绍一个最常见的类型,62.5/125微米,该数字代表直径光缆的核心,这是衡量在微米到百万分之一米,缓冲式光缆可以用于室内或室外,这种电缆通常在管道中充满凝胶作为防潮防水之用。光缆可以由4至144根光纤的松套管构成。


50/125和62.5/125微米多模电缆是最为广泛使用的数据网络,其中62.5/125微米较受欢迎。

使用62.5/125光缆应用于千兆太网其长度限制大概为220米,而现在使用8.3/125在一些较远网络中往往是唯一的选择。幸运地我们可以专用单模光纤,能有效地把成本降低。

4.两种基本电缆设计

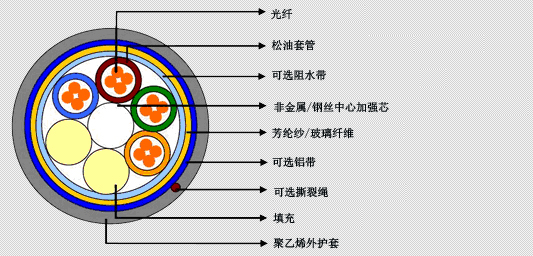

缓冲式光缆:主要用于室外地区

束紧式光缆:主要用于室内




设计上缓冲式光缆可以容纳高达12根纤维缓衡管,而每根缓衡管可以容纳超过200根纤维,宽松散型管的设计,有利于在管理及鉴别的纤维系统。



束紧式光缆最为适用于室内应用,这个设计很适合用于跳线的应用,适合链接终端以外的设计,也常应用于单位内各种设计,相对使用缓冲式光缆,他们是更适合用于区域网络(LAN)或广域网络(WAN),室内运行,地下,以及水下使用。

相对缓冲式松管,束紧式光缆有两层涂料,首先是护套,其次是防水凝胶。该防水凝胶能使水分远离电缆。光缆的核心无论在弯曲或水地下,均不会暴露。
