PAS 5308 电缆
PAS5308第一部分
PAS5308第一部分1类 (非铠装电缆)
PAS5308第一部分1类 PE绝缘+总屏蔽+PVC护套
应用
此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。

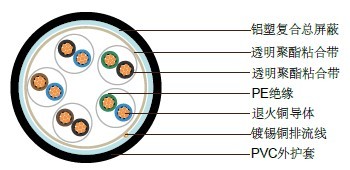

结构
| 导体 | 退火铜，尺寸：遵循BS EN 60228，0.5mm2，5类多股，0.5 mm2和1.0 mm2，1类实心铜，1.5mm2和 2.5mm2，2类多股铜 |
| 绝缘 | 遵循BS EN 50290-2-23:2002，热塑性聚乙烯,L/MD级别，或遵循BS EN 50290-2-29，交联聚乙烯 |
| 成对 | 两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层 |
| 色彩编码 | 参看附注 |
| 粘合带 | 0.023mm的非吸湿性磁带 |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm2的排流线 |
| 外护套 | PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类 |
| 护套颜色 | 黑色 |
电气性能
工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )
| 导体截面积 | mm2 | 0.5 | 0.5 | 1.0 | 1.5 | 2.5 | |
| 导体规格 | No. x mm | 1 x 0.8 | 16 x 0.2 | 1 x 1.13 | 7 x 0.53 | 7 x 0.67 | |
| 最大导体电阻 | ohm/km | 36.8 | 39.7 | 18.4 | 12.3 | 7.6 | |
| 最小绝缘电阻 | 单个导体 | Gohm/km | 5 | 5 | 5 | 5 | 5 |
| 单对屏蔽 | Mohm/km | 1 | 1 | 1 |
|
1 | |
| 1 kHz时的电容不平衡值（对：对屏蔽） | pF/250m | 250 | |||||
| 1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 75 | 75 | 75 | 85 | 105 | |
| 1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 115 | 115 | 115 | 120 | 140 | |
| 相邻芯数间最大的感应系数/ 阻抗比率 | μH/ohm | 25 | 25 | 25 | 40 | 60 | |
| 测试电压 | V | 2000 | 2000 | 2000 | 2000 | 2000 | |
| 额定电压 | V | 300/500 | 300/500 | 300/500 | 300/500 | 300/500 | |
电缆参数
| 对数 | 导体股数和直径 | 标称导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称电缆外径 |
| no./mm | mm2 | mm | mm | mm | |
| 实心导体0.5mm2 | |||||
| 1 | 1/0.8 | 0.5 | 0.5 | 0.8 | 5.3 |
| 2 | 1/0.8 | 0.5 | 0.5 | 0.8 | 6.1 |
| 5 | 1/0.8 | 0.5 | 0.5 | 1.1 | 10.6 |
| 10 | 1/0.8 | 0.5 | 0.5 | 1.2 | 14 |
| 15 | 1/0.8 | 0.5 | 0.5 | 1.2 | 16.1 |
| 20 | 1/0.8 | 0.5 | 0.5 | 1.3 | 18.4 |
| 30 | 1/0.8 | 0.5 | 0.5 | 1.3 | 22 |
| 50 | 1/0.8 | 0.5 | 0.5 | 1.5 | 27.9 |
| 多股导体0.5 mm2 | |||||
| 1 | 16/0.2 | 0.5 | 0.6 | 0.8 | 6 |
| 2 | 16/0.2 | 0.5 | 0.6 | 0.8 | 6.9 |
| 5 | 16/0.2 | 0.5 | 0.6 | 1.1 | 12.1 |
| 10 | 16/0.2 | 0.5 | 0.6 | 1.2 | 16.2 |
| 15 | 16/0.2 | 0.5 | 0.6 | 1.3 | 18.8 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.3 | 21.3 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.9 |
| 50 | 16/0.2 | 0.5 | 0.6 | 1.7 | 32.9 |
| 实心导体1.0 mm2 | |||||
| 1 | 1/1.13 | 1 | 0.6 | 0.8 | 6.4 |
| 2 | 1/1.13 | 1 | 0.6 | 0.8 | 7.4 |
| 5 | 1/1.13 | 1 | 0.6 | 1.1 | 13.2 |
| 10 | 1/1.13 | 1 | 0.6 | 1.2 | 17.4 |
| 15 | 1/1.13 | 1 | 0.6 | 1.3 | 20.3 |
| 20 | 1/1.13 | 1 | 0.6 | 1.5 | 23.4 |
| 30 | 1/1.13 | 1 | 0.6 | 1.5 | 28 |
| 50 | 1/1.13 | 1 | 0.6 | 2 | 36.3 |
| 多股导体1.5 mm2 | |||||
| 1 | 7/0.53 | 1.5 | 0.6 | 0.8 | 7.3 |
| 2 | 7/0.53 | 1.5 | 0.6 | 0.9 | 8.7 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.2 | 15.4 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.3 | 20.6 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.2 |
| 20 | 7/0.53 | 1.5 | 0.6 | 1.5 | 27.5 |
| 30 | 7/0.53 | 1.5 | 0.6 | 1.7 | 33.3 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2 | 42.6 |
| 多股导体2.5 mm2 | |||||
| 1 | 7/0.67 | 2.5 | 0.6 | 0.8 | 8.1 |
| 2 | 7/0.67 | 2.5 | 0.6 | 0.9 | 9.7 |
| 5 | 7/0.67 | 2.5 | 0.6 | 1.2 | 17.2 |
| 10 | 7/0.67 | 2.5 | 0.6 | 1.4 | 24.1 |
| 15 | 7/0.67 | 2.5 | 0.6 | 1.6 | 28.2 |
| 20 | 7/0.67 | 2.5 | 0.6 | 1.7 | 31.8 |
| 30 | 7/0.67 | 2.5 | 0.6 | 1.9 | 37.9 |
| 50 | 7/0.67 | 2.5 | 0.6 | 2.3 | 48.9 |
