FIREGUARD系列PVC阻燃电缆

PVC阻燃同轴缆

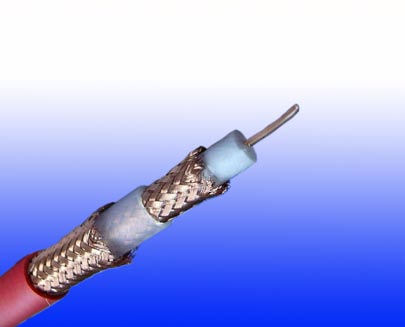

RG59 B/U CWB/SWB/SWA PVC阻燃铠装同轴缆

应用

RG59 B/U CWB/SWB/SWA PVC阻燃铠装同轴缆75Ω同轴线缆适用于安装在船只或室内的海洋环境中。

标准

标准适应 MIL-C-17

防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

线缆结构

导体	20AWG 实心裸铜
绝缘	PE复合物
屏蔽1	铝箔/聚酯带或铝带
屏蔽2	镀锡铜编织
内护套	PVC
铠装	CWB: 铜网编织
	SWB: 钢丝编织铠装
	SWA: 钢丝铠装
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

物理性能和热性能

温度范围	-30°C - +75°C
最小弯曲半径	15 x 总外径

电气性能

AWG		20
标称导体外径	MM	0.58
阻抗	Ω	75+/-5
标称衰减@100MHZ	DB/100M	7.6
标称衰减@270MHZ	DB/100M	12.5
标称衰减@540MHZ	DB/100M	17.9
标称衰减@720MHZ	DB/100M	20.9
标称衰减@750MHZ	DB/100M	21.3
标称衰减@1000MHZ	DB/100M	24.9
电容	PF/M	53.5
传播速率	%	83
导体直流电阻	Ω/KM	32.8
屏蔽直流电阻	Ω/KM	12.5
电感	ΜH/M	0.318
延时	NS/M	4.0

结构参数

订货信息	标称内导体外径	标称绝缘厚度	标称护套厚度	标称总外径	标称重量
	MM	MM	MM	MM	KG/KM
FGD-RG59 CWB	0.58	1.4	1.2	9.78	146
FGD-RG59 SWB	0.58	1.4	1.2	9.78	114
FGD-RG59 SWA	0.58	1.4	1.2	10.8	220
