同轴电缆

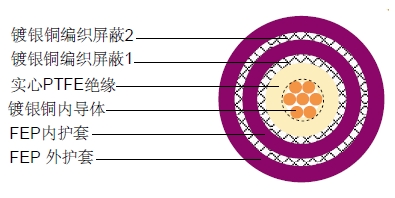

| 内导体 | 镀银铜 | 7 x 0.80 mm |
|---|---|---|
| 绝缘 | 实心 PTFE | Φ7.25 ±0.10 mm |
| 外导体 (屏蔽 1) | 镀银铜(0.16mm) | Φ7.95 ±0.10 mm |
| 内导体 | FEP | Φ9.00 ±0.10 mm |
| 外导体 (屏蔽 2) | 镀银铜(0.2mm) | Φ9.90 ±0.10 mm |
| 外导体 | FEP | Φ11.10 ±0.10 mm |
气和物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作电压(最大) | 4.4 KV |
| 测试电压 | |
| 工作温度范围 | -55°C - +200 °C |
| 电缆重量(大约) | 290 Kg/Km |
| 屏蔽有效性 | >60 dB |
衰减
| 频率 (MHz) | 衰减 (dB/100 m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 100 | 7 | 2.1 |
| 200 | 10 | 3.0 |
| 400 | 14 | 4.3 |
| 900 | 22 | 6.7 |
| 1200 | 25 | 7.6 |
| 1500 | 29 | 8.8 |
| 1800 | 32 | 9.8 |
| 2000 | 34 | 10.4 |
| 2500 | 39 | 11.9 |
