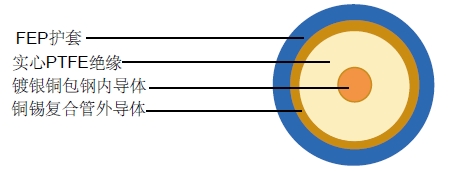

同轴电缆
| 内导体 | 镀银铜包钢 | Φ0.53 | mm | ||
|---|---|---|---|---|---|
| 绝缘 | 实心 PTFE | Φ1.65 | ± | 0.10 | mm |
| 外导体 | 镀锡铜 | Φ2.10 | ± | 0.10 | mm |
| 屏蔽覆盖率 | 100% | ||||
| 护套 | FEP | Φ2.50 | mm | ||
气和物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 95 pF/m |
| 传播速度 | - |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 最大工作电压 | 1.5KV |
| 工作温度范围 |
衰减
| 频率(GHz) | 最大 衰减(dB/100m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 0.5 | 46 | 14.0 |
| 1 | 67 | 20.4 |
| 5 | 160 | 48.8 |
| 10 | 239 | 72.8 |
| 20 | 361 | 110.0 |
