 同轴电缆
RG 6 AX同轴电缆

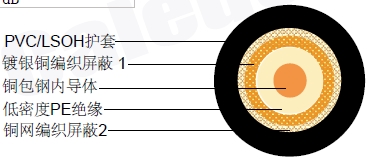

结构
| 内导体 |
铜包钢(CCS) |
0.72 mm |
| 绝缘 |
低密度PE |
Φ4.70 ±0.10 mm |
| 外导体(屏蔽 1) |
镀银铜 |
168 x 0.13 mm |
| 屏蔽覆盖率 |
|
97% |
| 外导体(屏蔽 2) |
裸铜 |
168 x 0.13 mm |
| 屏蔽覆盖率 |
|
95% |
| 护套 |
PVC /低烟无卤 |
Φ8.50 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
106 Ohm/Km |
| 外导体电阻 |
5 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
50.5 Kg/Km |
| 电缆重量(大约) |
112.4 Kg/Km |
| 屏蔽有效性 |
>70 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 m) |
| 50 |
5.8 |
1.77 |
| 100 |
8.5 |
2.59 |
| 200 |
12.5 |
3.81 |
| 400 |
18.0 |
5.49 |
| 500 |
20.3 |
6.19 |
| 600 |
22.6 |
6.89 |
| 860 |
27.5 |
8.38 |
| 1000 |
30.4 |
9.27 |
回波损耗
| 30 |
300 MHz>28dB |
| 300 |
600 MHz>24dB |
| 600 |
900 MHz>22dB |
|
|
|
