 同轴电缆
RG 58 ER同轴电缆

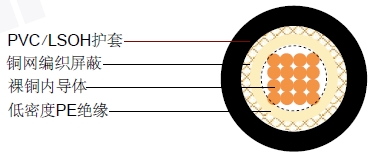

结构
| 内导体 |
裸铜 |
16 x 0.18 |
mm |
| 绝缘 |
低密度PE |
Φ2.85 ± |
0.10 |
mm |
| 外导体 (屏蔽) |
裸铜 |
80 x 0.12 |
mm |
| 屏蔽覆盖率 |
|
79% |
| 护套 |
PVC /低烟无卤 |
Φ5.00 ± |
0.10 |
mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
44 Ohm/Km |
| 外导体电阻 |
24 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
12.4 Kg/Km |
| 电缆重量(大约) |
34.4 Kg/Km |
| 屏蔽有效性 |
>50 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100 ft) |
| 50 |
9.8 |
2.99 |
| 100 |
14.1 |
4.30 |
| 200 |
20.6 |
6.28 |
| 400 |
30.4 |
9.27 |
| 500 |
34.8 |
10.61 |
| 600 |
38.7 |
11.80 |
| 860 |
47.9 |
14.60 |
| 1000 |
52.8 |
16.10 |
回波损耗
| 30 |
300 MHz>26dB |
| 300 |
600 MHz>25dB |
| 600 |
900 MHz>22dB |
|
|
|
