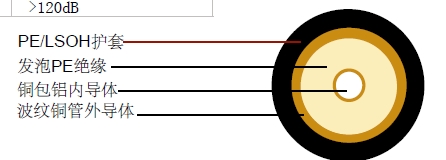

同轴电缆
| 内导体 | 实心铜包铝 | Φ4.83 | mm |
|---|---|---|---|
| 绝缘 | 发泡PE | Φ12.95 | mm |
| 外导体 | 波纹铜 | Φ13.97 | mm |
| 护套 | PE/低烟无卤 | Φ15.88 | mm |
气和物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 称电容 | 76 pF/m |
| 传播速度 | 88% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 1.48 Ohm/Km |
| 外导体电阻 | 1.90 Ohm/Km |
| 安装温度范围 | -40°C - +60 °C |
| 工作温度范围 | -55°C - +85°C |
| 测试电压 | 4 KV |
| 电缆重量(大约) | 220 kg/km |
| 工作频率范围 | 1 - 8800 MHz |
| 屏蔽有效性 | >120dB |

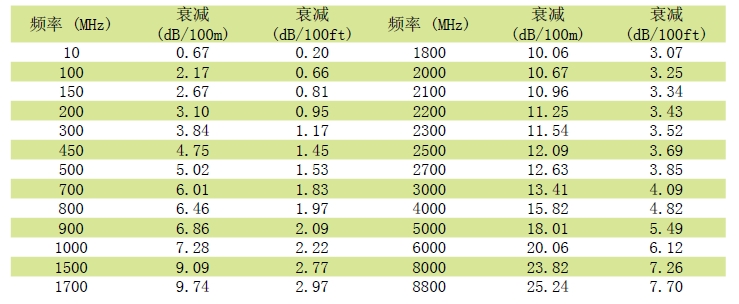

衰减
回波损耗
| 806 | 960 MHz24.3dB |
|---|---|
| 1700 | 2000 MHz24.3dB |
