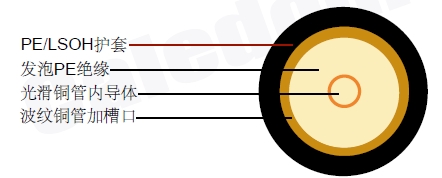

同轴电缆
| 内导体 | 光滑铜管 | Φ13.0 | mm |
|---|---|---|---|
| 绝缘 | 发泡PE | Φ33.0 | mm |
| 外导体 | 波纹铜管加槽口 | Φ36.0 | mm |
| 护套 | PE/低烟无卤 | Φ38.6 | mm |
气和物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 76 pF/m |
| 传播速度 | 89% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 0.7 Ohm/Km |
| 外导体电阻 | 0.7 Ohm/Km |
| 安装温度范围 |
衰减
| 频率(MHz) | 衰减(dB/100m) | 衰减(dB/100ft) |
|---|---|---|
| 75 | 0.8 | 0.24 |
| 150 | 1.1 | 0.34 |
| 450 | 2.5 | 0.76 |
| 800 | 3.3 | 1.01 |
| 900 | 3.5 | 1.07 |
| 1800 | 5.0 | 1.52 |
| 2200 | 5.9 | 1.80 |
| 2400 | 6.5 | 1.98 |
