 同轴电缆
AQR540同轴电缆

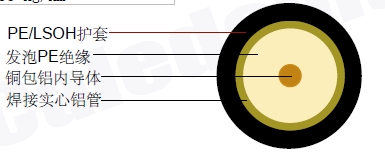

结构
| 内导体 |
铜包铝 |
Φ3.15 mm |
| 绝缘 |
发泡PE |
Φ13.05 mm |
| 外导体 |
焊接铝管 |
Φ13.72 mm |
| 护套 |
PE/低烟无卤 |
Φ15.49 mm |
| 自承单元 |
|
可选 |
气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
50 pF/m |
| 传播速度 |
88% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
3.43 Ohm/Km |
| 外导体电阻 |
1.92 Ohm/Km |
| 安装温度范围 |
-40°C - +85°C |
| 工作温度范围 |
-40°C - +85°C |
| 屏蔽有效性 |
135 dB |
| 电缆重量(大约) |
136 kg/km |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100ft) |
| 5 |
0.46 |
0.14 |
| 50 |
1.54 |
0.47 |
| 250 |
3.38 |
1.03 |
| 300 |
3.71 |
1.13 |
| 350 |
4.03 |
1.23 |
| 400 |
4.33 |
1.32 |
| 450 |
4.59 |
1.40 |
| 500 |
4.89 |
1.49 |
| 550 |
5.12 |
1.56 |
| 600 |
5.38 |
1.64 |
| 750 |
6.07 |
1.85 |
| 865 |
6.56 |
2.00 |
| 1000 |
7.12 |
2.17 |
回波损耗
| 5 |
30 MHz>30dB |
| 30 |
470 MHz>30dB |
| 470 |
1000 MHz>30dB |
|
|
|
