 同轴电缆
19 VATC

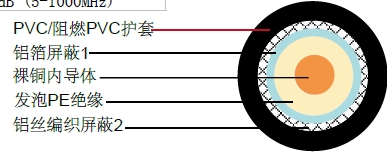

结构
| 内导体 |
裸铜/铜包钢(CCS) |
Φ1.02 mm |
| 绝缘 |
发泡PE |
Φ4.60 mm |
| 外导体 (屏蔽 1) |
铝箔 |
Φ4.75 mm |
| 屏蔽覆盖率1 |
|
100% |
| 外导体 (屏蔽 2) |
铝丝编织 (类型 1) |
64x0.12 mm |
| 屏蔽覆盖率2 |
|
45% |
| 外导体 (屏蔽 2) |
铝丝编织 (类型 2) |
48x0.12 mm |
| 屏蔽覆盖率2 |
|
35% |
| 护套 |
PVC/FR-PVC |
Φ6.80 mm |
气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
50 pF/m |
| 传播速度 |
85% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
21.4 Ohm/Km |
| 外导体电阻 |
- Ohm/Km |
| 额定温度 |
70°C |
| 电缆重量(大约) |
- kg/km |
| 屏蔽有效性 |
>70 dB (5-1000MHz) |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
4.6 |
1.40 |
| 100 |
7.1 |
2.16 |
| 200 |
9.0 |
2.74 |
| 400 |
13.0 |
3.96 |
| 800 |
19.0 |
5.79 |
| 950 |
20.9 |
6.37 |
| 1350 |
25.5 |
7.77 |
| 1750 |
29.6 |
9.02 |
| 2150 |
33.4 |
10.18 |
| 3000 |
40.6 |
12.38 |
回波损耗
| 5 |
1000 MHz>22dB |
| 1000 |
2000 MHz>20dB |
|
|
|
