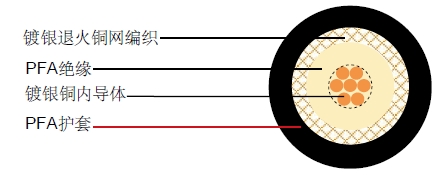

同轴电缆
| 内导体 | 镀银铜 | 7 x 0.05 mm |
|---|---|---|
| 绝缘 | PFA | Φ0.40 mm |
| 外导体 | 镀银铜 | 0.05 mm |
| 屏蔽覆盖率 | 95% | |
| 护套 | PFA | Φ0.81 mm |
物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 96 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作温度范围 | -55°C - +180 °C |
| 测试绝缘电压 | 1000V |
衰减
| 频率 (MHz) | 衰减 (dB/100 m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 1000 | 320 | 97.5 |
| 2000 | 400 | 121.9 |
| 3000 | 580 | 176.8 |
| 4000 | 650 | 198.1 |
| 5000 | 740 | 225.6 |
| 6000 | 940 | 286.5 |
