军用电缆

MIL-W-22759

应用与描述:

单芯美军标 MIL-W-22759/10 绝缘为挤出聚四氟乙烯（PTFE）的线缆用于军事及航空航天等领域，线缆用于飞机引擎，具有不热缩和

卓越的机械韧性，能防盐雾、防霉菌、防湿热及优异的抗高能辐射，可以在恶劣的环境中提供高可靠性服务。

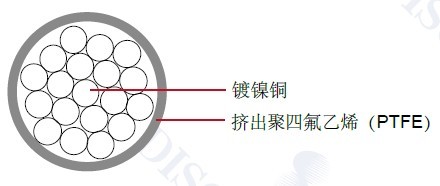

结构：

导体:镀镍铜

绝缘:挤出聚四氟乙烯（PTFE）

绝缘材料厚度:14 mil ( 0.4 mm)

特性：

额定温度: 260°C

额定电压:1000 volts

SAE AS22759/10

颜色代码:MIL-STD-681

尺寸和重量：

AWG 导体绞合导体直径 (最小 ) 导体直径 (最大 ) 成缆外径 ( 最小 ) 成缆外径 (最大 ) 重量 LBS/ MFT

In mm In mm In mm In mm

28 7/36 0.014 0.356 0.016 0.406 0.041 1.041 0.045 1.143 1.9

26 19/38 0.016 0.406 0.022 0.559 0.046 1.168 0.050 1.270 2.6

24 19/36 0.023 0.584 0.026 0.660 0.051 1.295 0.055 1.397 3.3

22 19/34 0.029 0.737 0.033 0.838 0.058 1.473 0.062 1.575 4.6

20 19/32 0.037 0.940 0.041 1.041 0.066 1.676 0.070 1.778 6.4

18 19/30 0.046 1.168 0.052 1.321 0.076 1.93 0.080 2.032 9.1

16 19/29 0.052 1.321 0.058 1.473 0.083 2.108 0.087 2.210 11.0

14 19/27 0.065 1.651 0.073 1.854 0.097 2.464 0.103 2.616 16.4

12 19/25 0.087 2.210 0.092 2.337 0.116 2.946 0.124 3.150 25.3

10 37/26 0.106 2.692 0.114 2.896 0.137 3.48 0.145 3.683 38.2

8 133/29 0.158 4.013 0.173 4.394 0.202 5.131 0.212 5.385 68.8
