多对总屏蔽铠装电缆-百通等效电缆26503

应用

多对总屏蔽铠装电缆-百通等效电缆26503提供了极好的保护，是ACIC铠装电缆，用作仪表电缆。

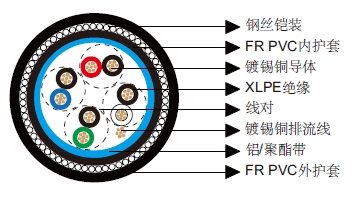

结构

导体：镀锡铜丝。

绝缘：XLPE。

总屏蔽：铝/聚酯带。

排流线：18 AWG（7X26）镀锡铜丝。

内护套：FR PVC。

铠装：钢丝铠装。

外护套：FR PVC。

绝缘颜色：黑/红和数字1, 黑/白和数字2, 黑/绿和数字3, 黑/蓝和数字4。其他颜色可根据要求定制。

电气和机械性能

AWG		16
导体结构（数量x导体直径）		7x24
标称导体直流电阻 @20℃	Ω/km	14
标称外屏蔽直流电阻 @ 20℃	Ω/km	13
电压	V	300
弯曲半径		11x外径
工作温度	℃	-40~90

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE1126503V SWA	4	0.7	1.7	21.8
