组合电缆

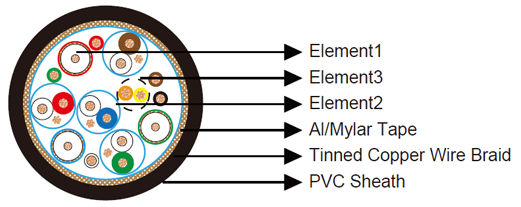

DVI模拟电缆(3 Coax, 7 Pair + 1Pair+5c)

元件 1: 3 Coaxial(Cu/发泡PE+Skin/TC Braid+ PVC)

导体	退火镀锡铜线, 30AWG(7/38AWG)
绝缘	发泡PE+Skin. 厚度 0.505mm. 外径 1.3+0.07mm
屏蔽	镀锡铜编织物，0.1mm，90%覆盖率
护套	PVC, 厚度 0.219mm. 外径 2.15mm
护套颜色	绿色/蓝色/红色

元件 2: 4PRx28AWG(7/36AWG) 标准 TC/发泡PE+Skin

导体	退火镀锡铜线, 7/36AWG
绝缘	发泡PE+Skin. 厚度 0.25mm. 外径 0.98+0.05mm
绝缘颜色	黄色和橙色
单独屏蔽	铝/聚酯薄膜层压胶带，金属面朝下与28AWG镀锡铜电接触地线（7股组成将23微米聚酯薄膜胶带应用于筛选胶带上，至少 25%重叠。

元件 3: 1P+5Cx28AWG(7/36AWG) 标准 TC/PE

导体	退火镀锡铜线, 7/36AWG
绝缘	高密度聚乙烯。厚度0.12mm。外径0.7+0.05mm
绝缘颜色	黑色/棕色/红色/绿色/白色

元件组件

总屏蔽	铝/聚酯带
编织	镀锡铜线编织. 24x9x0.12mm
外护套	LSFROH 弹性体护套,厚度 0.51mm. 外径 8.5 +0.2mm, 其他材料可选
护套颜色	黑色或根据客户要求

物理特性：

额定温度：-25°C至+80°C

最小弯曲半径：3 xOD

电气特性：

额定电压: 30V

20°C时的最大导体电阻: 28AWG ≤237 Ohm/Km

30AWG ≤376 Ohm/Km

最小绝缘电阻: ≥100M Ohm/m

标称差分阻抗: Pairs 100+15 Ohm

同轴 75 Ohm

一般防火性能：

单根绝缘电线或电缆的垂直火焰传播
EN 50265-2-1；IEC 60332-1-2；NF C 32-070 2.1（C2）
垂直安装的成束电线或电缆的垂直火焰传播
EN 50266-2-4+EN 50305；IEC 60332-3-24；NF C 32-070 2.2（C1）；VDE 0472 Teil 804
低烟雾排放
EN 50268-2；IEC 61034-2；NF C 32-073；NF C 20-902；NF F 16 101；VDE 0472 Teil 816
无卤素
EN 50267-2-1；IEC 60754-1；NF C 32-074；NF C 20-454；VDE 0472 Teil 815
低腐蚀性（酸度和电导率）
EN 50267-2-2/3；IEC 60754-2；NF C 32-074；NF C 20-453；VDE 0472 Teil 813
低毒性
EN 50305；NF X 70-100；NF F 63 808；TM1-04；BS6853
烟雾指数
NF F 63 808；BS6853；NF F 16 101

与机车车辆应用相关的防火性能：

DIN 5510-2
BS 6853
NF F16 101
NF F 63 808
