组合电缆

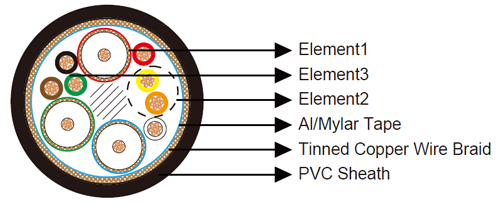

DVI模拟电缆(3 Coax, 1Pair + 5c)

元件 1: 3 Coaxial(Cu/S.S. cell/TC Braid+ PVC)

导体	退火镀锡铜线, 30AWG(7/38AWG)
绝缘	S.S. cell. 厚度 0.505mm. 外径 1.3+0.07mm
Shield	镀锡铜编织物，0.1mm，90%覆盖率
护套	PVC, 厚度 0.219mm. 外径 2.15mm
护套颜色	Green/Blue/Red

元件 2: 1PRx28AWG(7/36AWG) 标准 TC/发泡PE+Skin

导体	退火镀锡铜线, 7/36AWG
绝缘	高密度聚乙烯. 厚度 0.15mm. 外径 0.7+0.05mm
绝缘颜色	黄色和橙色
Twisting	芯线应成对绞合在一起，每次绞合之间的距离不得超过100 mm。外径为1.4 mm

元件 3: 5Cx28AWG(7/36AWG) 标准 TC/PE

导体	退火镀锡铜线, 7/36AWG
绝缘	高密度聚乙烯。厚度0.15mm。外径0.7+0.03mm
绝缘颜色	红色/紫色/白色

元件组件

总屏蔽	铝/聚酯带
编织	镀锡铜线编织而成。覆盖率 ≥ 85%
外护套	LSFROH 弹性体护套,厚度 0.87mm. 外径 7.3 +0.2mm, 其他材料可选
护套颜色	黑色或根据客户要求

物理特性：

额定温度：-25°C至+80°C

最小弯曲半径：3 xOD

电气特性：

额定电压: 30V

20°C时的最大导体电阻: ≤237 Ohm/Km

最小绝缘电阻: ≥100M Ohm/m

火花试验：最小交流500V/0.15s

标称差分阻抗: 100+15 Ohm

互电容: 46pF/m

一般防火性能：

单根绝缘电线或电缆的垂直火焰传播 EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)
垂直安装的成束电线或电缆的垂直火焰传播 EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804
低烟雾排放 EN 50268-2; IEC 61034-2; NF C 32-073 ;NF C 20-902; NF F 16 101; VDE 0472 Teil 816
无卤素 EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815
低腐蚀性（酸度和电导率） EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813
低毒性 EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853
烟指数 NF F 63 808; BS6853; NF F 16 101

与机车车辆应用相关的防火性能：

DIN 5510-2
BS 6853
NF F16 101
NF F 63 808
