组合电缆
HDMI Bulk Cable(5 Pairs + 5 导体s)

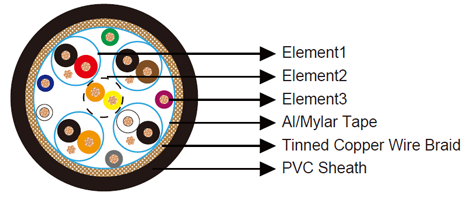

结构:
Element 1:4PR×30AWG(Cu/发泡皮/单个聚酯膜屏蔽+ TC 排流线)
| 导体 | 裸铜绞线, 30AWG(7/38AWG) |
|---|---|
绝缘 |
发泡皮.厚度 0.235mm. 外径 0.76+0.05mm |
线芯识别 |
1PR=黑色/白色; 2PR=黑色/棕色, 3PR=黑色/red; 4PR=黑色/橙色 |
绞合 |
芯线应成对绞合在一起，每次绞合之间的距离不得超过100 mm |
单独屏蔽 |
铝/聚酯薄膜层压胶带，金属面朝下与30AWG镀锡铜加蔽线（7股）电接触。 将23微米聚酯薄膜胶带以最小25%的重叠施加在屏蔽胶带上。 |
Element 2: 1PR×30AWG(7/38AWG)标准 TC/PP
| 导体 | 裸铜绞线, 30AWG(7/38AWG) |
|---|---|
绝缘 |
PP.厚度 0.13mm. 外径0.55+0.05mm |
绝缘颜色 |
黄色和橙色 |
绞合 |
芯线应成对绞合在一起，每个绞合线之间的绞合线应不超过100毫米 |
Element 3: 5C×30AWG(7/38AWG)标准TC/PP
| 导体 | 裸铜绞线, 30AWG(7/38AWG) |
|---|---|
绝缘 |
PP.厚度 0.13mm. 外径 0.55+0.05mm |
绝缘颜色 |
蓝色、绿色、紫色、灰色和白色 |
元件组件
| 总屏蔽 | 铝/聚酯薄膜带 |
|---|---|
编织屏蔽 |
镀锡铜线编织而成。覆盖率 ≥ 90% |
外护套 |
LSFROH 弹性体护套,厚度0.41mm。外面的直径 5.2+0.19mm，其他材料可选 |
护套颜色 |
黑色或根据客户要求 |
物理特性：
额定温度: -25°C to +80°C
最小弯曲半径: 3 x OD
电气特性：
额定电压: 30V
20°C时的最大导体电阻: ≤376 Ohm/Km
最小绝缘电阻: ≥100M Ohm/m
火花试验：最小交流500V/0.15s
标称差分阻抗: 100+5 Ohm
一般防火性能：
单根绝缘电线或电缆的垂直火焰传播
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)
垂直安装的成束电线或电缆的垂直火焰传播
EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804
低烟雾排放
EN 50268-2; IEC 61034-2; NF C 32-073 ;NF C 20-902; NF F 16 101; VDE 0472 Teil 816
无卤素
EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815
低腐蚀性（酸度和电导率）
EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813
低毒性
EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853
烟指数
NF F 63 808; BS6853; NF F 16 101
与机车车辆应用相关的防火性能：
DIN 5510-2
BS 6853
NF F16 101
NF F 63 808
