组合电缆

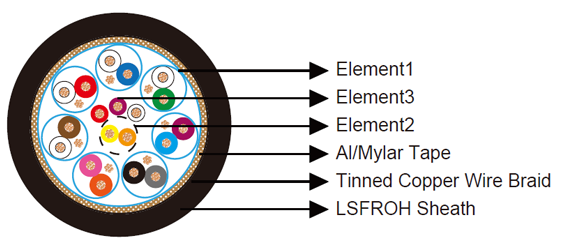

DVI车载电缆(7P+1P+3C)
元件 1: 7PR×24AWG(Cu/PE/Individual Al-mylar屏蔽+ TC 地线)
| 导体 | 退火镀锡铜线, 7/0.20mm |
|---|---|
绝缘 |
聚乙烯。厚度0.28mm。外径1.16+0.05mm |
芯线标识 |
1PR=白色/棕色；2PR=白色/红色，3PR=白色或绿色；4PR=白色/蓝色，5PR=灰色/黑色，6PR=粉色/橙色，7PR=浅蓝色/紫色 |
Twisting |
芯线应成对绞合在一起，每次绞合之间的距离不得超过100 mm |
单独屏蔽 |
铝/聚酯薄膜层压带，金属面朝下，与24AWG镀锡铜加蔽线电接触（形成7股）。将23微米聚酯薄膜胶带以最小25%的重叠施加在屏蔽胶带上。 |
元件 2: 1PR×24AWG(7/0.2mm) 标准 TC/PE
| 导体 | 退火镀锡铜线, 7/0.20mm |
|---|---|
绝缘 |
高密度聚乙烯。厚度0.15mm。外径0.9mm |
绝缘颜色 |
黄色和橙色 |
扭曲 |
成对绞合在一起，每次绞合之间的捻距应为100 mm |
元件 3: 3C×24AWG(7/0.2mm) 标准 TC/PE
| 导体 | 退火镀锡铜线, 7/0.20mm |
|---|---|
绝缘 |
高密度聚乙烯。厚度0.15mm。外径0.9mm |
绝缘颜色 |
红色/紫色/白色 |
元件组件
| 总屏蔽 | 铝/聚酯带 |
|---|---|
编织 |
镀锡铜线编织而成。覆盖率 ≥ 85% |
外护套 |
LSFROH 弹性体护套,厚度 1.0mm. 外径 12.5+1mm, 其他材料可选 |
护套颜色 |
黑色或根据客户要求 |
物理特性：
额定温度：-25°C至+80°C
最小弯曲半径：3 xOD
电气特性：
额定电压: 30V
20°C时的最大导体电阻: ≤89.2 Ohm/Km
最小绝缘电阻: ≥100M Ohm/m
测试电压：最小交流250V/1秒
Nom. mutual capacitance at 1KHz: 57 pF/m
一般防火性能：
单根绝缘电线或电缆的垂直火焰传播： EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)
垂直安装的成束电线或电缆的垂直火焰传播： EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804
低烟雾排放： EN 50268-2; IEC 61034-2; NF C 32-073 ;NF C 20-902; NF F 16 101; VDE 0472 Teil 816
无卤素： EN 50267-2-1; IEC 60754-1; NF C 32-074; NF C 20-454; VDE 0472 Teil 815
低腐蚀性（酸度和电导率）： EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813
低毒性： EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853
烟指数： NF F 63 808; BS6853; NF F 16 101
与机车车辆应用相关的防火性能：
DIN 5510-2
BS 6853
NF F16 101
NF F 63 808
