组合电缆

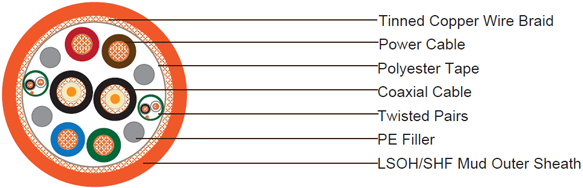

4x2.5电力电缆+2双绞线+2同轴电缆耐泥浆组合电缆
2根同轴电缆
| 导体 | 0.22mmsq, 7/0.20mm 裸铜绞线 |
|---|---|
绝缘 |
Celluar PE,厚度 0.92mm. 标称外径 2.44mm |
屏蔽 |
0.12mm裸股铜线编织物，覆盖率约85% |
护套 |
低烟无卤LSZH,厚度 0.45mm. 标称外径 3.82mm |
护套颜色 |
黑色 |
4根电力电缆
| 导体 | 2.5mmsq, 7/0.67mm 裸铜绞线 |
|---|---|
绝缘 |
低烟无卤LSZH,厚度 0.65mm. 标称外径 3.31mm |
绝缘颜色 |
红、蓝、绿、黄 |
2双绞线
| 导体 | 0.22mmsq, 7/0.20mm 裸铜绞线 |
|---|---|
绝缘 |
低烟无卤LSZH,厚度 0.25mm |
绝缘颜色 |
白色/蓝色；白色橙色 |
屏蔽 |
铝聚酯带0.2mm2铜排流线 标称外径为 2.56mm. |
元件组件
| 填充材料 | PE 填充材料, 如有必要 |
|---|---|
绕包带 |
聚酯带 |
屏蔽 |
0.16mm镀锡铜线编织物，覆盖率80% |
外护套 |
LSOH/SHF泥浆，厚度 0.8毫米。标称外径16.7±1.0mm |
护套颜色 |
橙色 |
电缆重量 |
370kg/km |
电气和物理特性 @20°C:
同轴电缆
阻抗75±5Ohm (@5MHz)
最大衰减:3.3dB/100m (@5MHz)
容量:55pF/m 标称在1kHz
电力电缆
导体电阻:7.41Ohm/km
绝缘电阻:≥300 MOhmxkm
数据线对
导体电阻:92Ohm/km
绝缘电阻:≥300 MOhmxkm
元件组件
最小弯曲半径:160mm
工作温度:-40°C/+125°C
