组合电缆

3x2.5 电力电缆 + 12C 光纤电缆 SWA 低烟无卤LSZH 护套组合电缆

3x2.5mm² 电力电缆

导体	7/0.67mm裸铜线绞线
绝缘	XLPE.厚度 is 0.7mm. 外径 3.41mm

12C Fiber Cable

松套管中的纤维数量	12根纤维
松套管	外径: 2.2+/-0.2mm (芳纶纱线 &PE 护套将用于松套管)

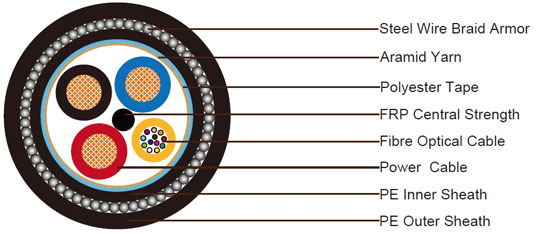

元件组件

中心加强构件	钢制中心强度构件，必要时涂有PE/PVC涂层
填充材料	PP材料（如有必要）
绕包带	聚酯带或编织带
内护套	PE, LSOH是任选的，厚度 为1.0mm
铠装	钢丝铠装
外护套	PE, LSOH是任选的，厚度为1.8mm, 标称外径16.2±2.0mm
护套颜色	黑色.

光学特性:

Property  衰减 @ 850 nm (dB/km)	50/125 fibers  ≤ 3.0	62.5/125 fibers ≤ 3.2
衰减 @ 1300 nm (dB/km)	≤ 1.0	≤ 1.2
增加弯曲衰减	≤ 0.5 dB (850 and 1300 nm)绕75mm心轴转100圈
数值孔径	0.20 ± 0.02	0.275 ± 0.015
带宽 @ 850 nm	400 MHz*km	160 MHz*km
带宽 @ 1300 nm	800 MHz*km	500 MHz*km
线芯直径	50 ± 3 µm	62.5 ± 3 µm
覆层直径	125 ± 2 µm
线芯包层偏移	≤ 6%
包层不圆度	≤ 2%
线芯非圆度	≤ 6%
涂层直径	245 ± 10 µm
涂层/包层偏移	12 µm
验证测试	≥ 0.69 GN/m2 (100 kpsi)

机械性能：

拉伸载荷:

操作: 3000N

安装： 5000N

弯曲半径：

操作: 15×OD

安装： 28×OD

压缩载荷:

短期: 5500N

长期: 3500N
