组合电缆
2X(2C1.5mm2)音频电缆+Cat6 F/UTP 低烟无卤LSZH护套非铠装复合电缆
1对电源线和1根地线
| 导体 | 14AWG (19/0.361mm) 退火铜 |
|---|---|
防火屏蔽 |
云母/玻璃胶带 |
绝缘 |
交联聚乙烯材料。厚度 0.7mm |
绝缘颜色 |
黑色和白色 |
接地线颜色 |
黄绿色 |
8条共用线和备用线，1条控制线
| 导体 | 18AWG (19/0.254mm) 退火铜 |
|---|---|
防火屏蔽 |
云母/玻璃胶带 |
绝缘 |
交联聚乙烯材料。厚度0.7mm |
绝缘对颜色 |
黑色和白色，带配对编号 |
控制线颜色 |
橙色 |

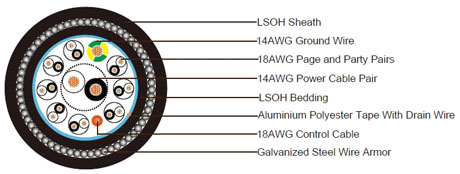

元件组装
| 线芯构成 | 电源线、地线、共用线和备用线以及控制线一起缠绕。如有必要，将使用填充料。 |
|---|---|
Binder tape |
聚酯带缠绕在电缆芯上 |
Bedding |
1.0mm 阻燃低烟无卤化合物 |
铠装 |
1.6mm 钢丝铠装 |
护套 |
铠装上涂有抗紫外线、阻燃低烟无卤材料。厚度1.7mm，外径34.8±2.5mm |
护套颜色 |
黑色 |
电缆重量 |
1722 kg/km |
20°C时的电气和物理性能：电源对、地线
最大导体电阻：20ºC时为8.9hm/km
绝缘电阻：≥1000 MOhmxkm
共用线路和备用对、控制线
最大导体电阻：20ºC时为17.9Ohm/km
绝缘电阻：≥1000 MOhmxkm工作温度：-20°C/+90°C
额定电压：600/1000V
防火特性：
耐火性：IEC 60331
火焰传播：IEC60332-1和IEC60332-3C
低烟容量：IEC61034-1/2
无卤：IEC60754-1/2
