组合电缆

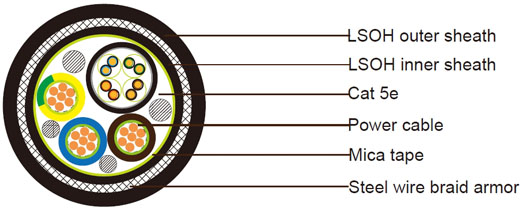

Cat5e+3x2.5电力电缆SWB 低烟无卤LSZH低烟无卤护套耐火&耐泥浆复合电缆
CAT5E 4x2x24AWG
| 导体 | 实心铜导线 |
|---|---|
绝缘 |
聚乙烯/硅橡胶 |
防火屏蔽 |
云母带 |
护套 |
FRLSZH护套。标称外径9.5mm |
护套颜色 |
黑色 |
3x2.5mm² 电力电缆
| 导体 | 2.5mm² 镀锡铜线 |
|---|---|
防火屏蔽 |
云母带 |
绝缘 |
XLPE. 标称外径5.0mm |
绝缘颜色 |
蓝色、棕色和绿色/黄色 |
元件组装
| 内护套 | PE或PP材料 |
|---|---|
防火屏蔽 |
云母带 |
内护套 |
热塑性塑料SHF1，黑色，厚度1.0mm |
铠装 |
镀锌钢丝编织层，覆盖率95% |
外护套 |
SHF1/SHF泥浆，厚度1.5mm，标称外径23.0±1.5mm |
护套颜色 |
黑色 |
电气和物理性能 @20°C:
电力电缆
电阻: 12.1Ohm/km
绝缘电阻: ≥5500 MOhmxkm
元件组装:
最小弯曲半径：420mm
工作温度：-30°C/+80°C
防火性能：
低烟容量：IEC61034-1/2
无卤：IEC60754-1/2
火焰传播：IEC60332
耐火：IEC60331
耐泥：NEK606
