同轴电缆
RG59 + 2 x 0.75mm2+ 2 x 0.22mm2

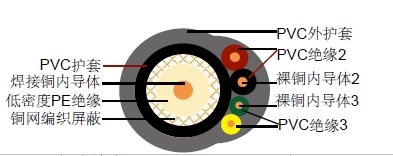

结构
| 内导体 1 |
铜包钢(CCS) |
0.58 mm |
| 绝缘 |
低密度PE |
Φ3.70 ±0.10 mm |
| 外导体 (屏蔽) |
裸铜 |
180 x 0.10 mm |
| 屏蔽覆盖率 |
|
94% |
| 护套 |
PVC |
Φ6.20 ±0.10 mm |
| 内导体 2 |
裸铜 |
2x0.75mm2 |
| 绝缘 2 |
PVC |
2 x Φ1.70 ±0.10 mm |
| 内导体 3 |
裸铜 |
2x 0.22mm2 |
| 绝缘 3 |
PVC |
2 x Φ1.00 ±0.10 mm |
| 外护套 |
PVC/低烟无卤 |
Φ10.40 ±0.30 mm |
气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
158 Ohm/Km |
| 外导体电阻 |
11 Ohm/Km |
| 工作温度范围 |
-25°C - +80 °C |
| 线芯电阻0.22mm2/ 0.75mm2 |
82 Ohm/Km /26 Ohm/Km |
| 工作电压(最大) |
0.25 KV/0.3 KV |
| 测试电压 |
1.2 KV/2.0 KV |
| 铜重量 |
33.1 Kg/Km |
| 电缆重量(大约) |
153.4 Kg/Km |
| 屏蔽有效性 |
>55 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
7.4 |
2.26 |
| 100 |
10.7 |
3.26 |
| 200 |
15.7 |
4.79 |
| 400 |
22.7 |
6.92 |
| 500 |
25.7 |
7.84 |
| 600 |
28.7 |
8.75 |
| 860 |
34.8 |
10.61 |
| 1000 |
38.0 |
11.59 |
回波损耗
| 30 |
300 MHz>31dB |
| 300 |
600 MHz>28dB |
| 600 |
900 MHz>24dB |
