总线电缆
Profibus L2

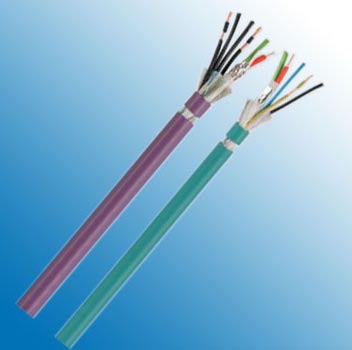

Profibus ET200X + ECOFAST 总线电缆
应用
Profibus-ET200X和Profibus ECOFAST电缆主要应用于自动化进程，此类电缆是现场总线单元非常经济的解决方案，而串行总线系统
主要应用于不同自动化系统的信息互换，以及分散的总线部件间的通讯连接。这种混合系列电缆的特征在于通过一根线缆传输数据和电力
的特殊结构。此电缆适用于拖链和类似的动态应用。
结构
类型/应用场所 |
拖链应用 |
移动应用 |
|---|---|---|
电缆结构 |
1x2x0.65 mm + 3x1x0.75 mm2(多股) |
1x2x0.65 mm + 4x1x1.5 mm2(多股) |
内导体 1 |
裸铜 (AWG 22/19) |
裸铜 (AWG 24/19) |
内导体 2 |
裸铜 (AWG 18/24) |
裸铜 (AWG 18/84) |
绝缘材料 1 |
发泡实心双层聚乙烯 |
发泡实心双层聚乙烯 |
绝缘材料 2 |
PVC |
TPM |
线芯颜色 1 |
红, 绿 |
红, 绿 |
线芯颜色 2 |
黑, 蓝, 黄绿 |
黑, 黑, 黑, 黑 |
成缆单元 |
双导体 |
2 导体 + 2 填充物绞到一起 |
屏蔽 1 |
聚酯带绕包 |
聚酯带绕包 |
屏蔽 2 |
箔 + 编织 |
箔 + 编织 |
总屏蔽 |
聚酯箔 |
- |
外护套材料 |
PUR |
TPU |
外径 |
9.5 mm ± 0.5 mm |
11.0 mm ± 0.3 mm |
护套颜色 |
绿色 |
紫色 |
电气性能
| 特性阻抗@3-20MHz | 150 Ω ± 10 Ω |
150 Ω ± 10 Ω |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
导体电阻 |
84.0 Ohm/km 最大. |
89.9 Ohm/km 最大. |
||||||||
绝缘电阻 |
1.00 GOhm x km 最小. |
1.00 GOhm x km 最小. |
||||||||
互电容@1KHz |
30.0 nF/km 标称 |
30.0 nF/km 标称 |
||||||||
工作电压 |
最大: 250 V |
|||||||||
测试电压 |
1.5 kV |
1.5 kV |
||||||||
衰减 |
9.6 |
kHz |
< |
3.0 |
dB/km |
9.6 |
kHz |
< |
3.0 |
dB/km |
38.4 |
kHz |
< |
5.0 |
dB/km |
38.4 |
kHz |
< |
5.0 |
dB/km |
|
4.0 |
MHz |
< |
25.0 |
dB/km |
4.0 |
MHz |
< |
30.0 |
dB/km |
|
16.0 |
MHz |
< |
52.0 |
dB/km |
16.0 |
MHz |
< |
60.0 |
dB/km |
|
技术数据
| 重量 | 大约 105.0kg/km |
大约 159.0kg/km |
|---|---|---|
最小弯曲半径 (敷设) |
14 x OD mm |
15 x OD mm |
最低工作温度 |
- 5 °C |
-20 °C |
最高工作温度 |
+60 °C |
+60 °C |
* PROFIBUS是PROFIBUS Nutzerorganisation (PNO)公司的注册商标
