总线电缆
Profibus L2

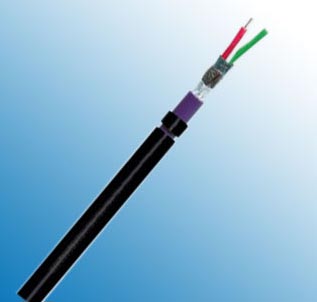

Profibus L2 直埋总线电缆
应用
Profibus L2 直接埋设电缆用于L2总线电缆组件的内部互联。是在现场单元很经济的解决方案。而串行总线系统主要应用于不同自动化
系统的信息互换，以及分散的总线部件间的通讯连接。而在此提及的类型主要应用于地下埋设，带有特殊的PVC/PE护套.
结构
类型/应用场所 |
地下敷设 |
|---|---|
电缆结构 |
1x2x0.64 mm |
内导体 |
裸铜 (AWG 22/1) |
绝缘材料 |
发泡实心双层聚乙烯 |
线芯颜色 |
红, 绿 |
成缆单元 |
2 导体 + 2 填充物绞到一起 |
屏蔽 1 |
聚酯带绕包 |
屏蔽 2 |
铝塑复合带 |
总屏蔽 |
镀锡铜编织 |
内护套材料 |
PVC |
外护套材料 |
PE |
外径 |
10.0 mm ± 0.2 mm |
护套颜色 |
黑色 |
电气性能
| 特性阻抗@3-20MHz | 150 Ω ± 10 Ω |
||||
|---|---|---|---|---|---|
导体电阻 |
57.1 Ohm/km 最大. |
||||
绝缘电阻 |
1.00 GOhm x km 最小. |
||||
互电容@1KHz |
30.0 nF/km 标称 |
||||
工作电压 |
最大: 250 V |
||||
测试电压 |
1.5 kV |
||||
衰减 |
9.6 |
kHz |
< |
2.1 |
dB/km |
38.4 |
kHz |
< |
3.1 |
dB/km |
|
3.0 |
MHz |
< |
18.2 |
dB/km |
|
20.0 |
MHz |
< |
47.0 |
dB/km |
|
技术数据
| 重量 | 大约 92.0 kg/km |
|---|---|
最小弯曲半径（敷设） |
18 x OD mm |
最低工作温度 |
-40°C |
最高工作温度 |
+70°C |
* PROFIBUS是PROFIBUS Nutzerorganisation (PNO)公司的注册商标
