总线电缆

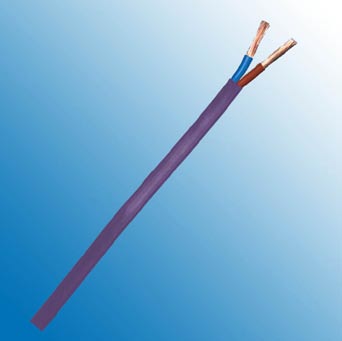

Interbus回路电缆
应用
双导体Interbus回路电缆用于数据传输以及传感器的电力供应。三导体Interbus回路电缆可用于执行器的电力供应。这些电缆同样适用
于 Interbus回路电缆2.
结构
类型 |
2对/3对 interbus回路电缆 |
|---|---|
内导体 |
裸铜导体 1.5mm² |
绝缘材料 |
PE |
成缆单元 |
专用的调整型网状层外加无纺布绕包 |
线芯绕包 |
- |
屏蔽 |
- |
排流线 |
- |
外护套材料 |
PVC/ PUR/ FRNC |
线芯颜色 |
蓝, 红 |
护套颜色 |
紫色 |
电气性能
| 特性阻抗@250MHz - 10MHz | 75 Ω ± 15 Ω |
|---|---|
抗辐射性 |
5 x 107 cJ/kg |
耐候性 |
良好 |
工作电压 |
最大: 350V |
测试电压 |
1KV |
技术数据
| 重量 | 大约 78.0 kg/km |
大约 94.0 kg/km |
|---|---|---|
最小弯曲半径 |
15 x OD mm |
|
最低工作温度 |
- 40°C(柔软)/ - 50°C(固定) |
|
最高工作温度 |
+90°C |
|
* INTERBUS是Phoenix Contact GmbH & Co公司的注册商标
