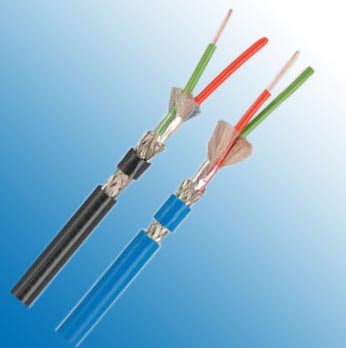

Profibus PA总线电缆
应用
Profibus PA电缆可用于自动化进程以及化学工业中，此类电缆是现场总线单元非常经济的解决方案，而串行总线系统主要应用于不同自
动化系统的信息互换，以及分散的总线部件间的通讯连接。这里提及的类别用于安装前或未安装的设备，带有一层特殊的聚氯乙烯护套，
Profibus PA同Profibus DP和Profibus FMS一样遵循EN 50170标准。
结构
类型/应用场所 |
危险 /非危险场所 |
|---|---|
电缆结构 |
1x2x1.0/2.55 mm |
内导体 |
裸铜 (AWG 18/1) |
绝缘材料 |
PE |
线芯颜色 |
红, 绿 |
成缆单元 |
2 导体 + 2 填充物绞到一起 |
屏蔽 1 |
聚酯带绕包 |
屏蔽 2 |
铝塑复合带 |
总屏蔽 |
镀锡铜编织 |
外护套材料 |
PVC |
外径 |
7.6 mm ± 0.2 mm |
护套颜色 |
蓝色/黑色 |
电气性能
| 特性阻抗 @ 31.25 KHz | 100 Ω ± 20 Ω |
||||
|---|---|---|---|---|---|
导体电阻 |
22.0 Ohm/km 最大. |
||||
绝缘电阻 |
1.00 GOhm x km 最小. |
||||
互电容@1KHz |
55.0 nF/km 标称 |
||||
工作电压 |
300 V |
||||
测试电压 |
2.5 kV |
||||
衰减 |
39 |
kHz |
≤ |
3 |
dB/km |
技术数据
| 重量 | 大约 76.0 kg/km |
|---|---|
最小弯曲半径 (敷设) |
18 x OD mm |
最低工作温度 |
- 20 °C |
最高工作温度 |
+70 °C |
* PRoFIBUS是PRoFIBUS Nutzerorganisation (PNo)公司的注册商标
