NA2XS(F)2Y RE/RM中压电力电缆



应用

该电缆通常用于风力涡轮，适合室内安装和电缆管道、室外、地下和水下安装。

标准

IEC 60502-2

DIN VDE 0276 part 620

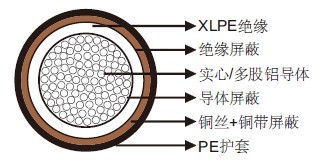

结构

导体：圆形实心（RE）或多股（RM）铝导体。

导体屏蔽：半导材料。

绝缘：XLPE。

屏蔽屏蔽：半导材料。

带：半导膨胀带。

屏蔽：铜丝编织与铜带。

带：分隔带。

护套：PE。

技术数据

电压Uo/U（Um）	6/10 kV，12/20 kV，18/30 kV
工作温度	-40℃~+90℃
最小弯曲半径	15×OD
短路温度	250℃
纵向水密性	是
无卤	是
无铅	是

尺寸和重量

6/10 kV

结构	标称外径	标称重量
芯数×mm²	mm	kg/km
1×70 re	26.5	760
1×95 re	26.5	860
1×120 re	28.5	930
1×150 re	29.5	1130
1×185 re	31.5	1230
1×240 re	33.5	1470
1×300 re	36.5	1670
1×400 re	40.5	2060
1×500 re	43.5	2400
1×630 re	45.5	2790
1×800 re	49.5	3340
1×1000 re	53.5	4000
1×35 rm	25.5	600
1×50 rm	26.5	670
1×70 rm	28.5	770
1×95 rm	29.0	880
1×120 rm	31.0	950
1×150 rm	32.0	1150
1×185 rm	34.0	1250
1×240 rm	36.0	1500
1×300 rm	38.5	1700
1×400 rm	42.5	2100
1×500 rm	45.5	2450
1×630 rm	47.5	2850
1×800 rm	52.5	3490
1×1000 rm	56.5	4080

12/20 kV

结构	标称外径	标称重量
芯数×mm²	mm	kg/km
1×70 re	30.5	910
1×95 re	31.5	1030
1×120 re	32.5	1130
1×150 re	33.5	1320
1×185 re	35.5	1470
1×240 re	38.5	1720
1×300 re	40.5	1960
1×400 re	43.5	2300
1×500 re	46.5	2740
1×630 re	49.5	3070
1×800 re	53.5	3680
1×1000 re	57.5	4360
1×50 rm	30.5	820
1×70 rm	32.5	930
1×95 rm	33.5	1050
1×120 rm	35.0	1150
1×150 rm	36.0	1350
1×185 rm	38.0	1500
1×240 rm	41.0	1750
1×300 rm	43.0	2000
1×400 rm	46.0	2350
1×500 rm	49.0	2800
1×630 rm	51.5	3140
1×800 rm	57.5	3840
1×1000 rm	60.5	4460

18/30 kV

结构	标称外径	标称重量
芯数×mm²	mm	kg/km
1×70 re	34.5	1180
1×95 re	35.5	1320
1×120 re	37.5	1420
1×150 re	38.5	1670
1×185 re	40.5	1810
1×240 re	42.5	2010
1×300 re	45.5	2300
1×400 re	48.5	2740
1×500 re	51.5	3140
1×630 re	55.5	3480
1×800 re	59.5	4100
1×1000 re	63.5	4800
1×50 rm	35.0	1100
1×70 rm	37.0	1200
1×95 rm	38.0	1350
1×120 rm	40.0	1450
1×150 rm	41.0	1700
1×185 rm	43.0	1850
1×240 rm	45.0	2050
1×300 rm	48.0	2350
1×400 rm	51.0	2800
1×500 rm	54.0	3200
1×630 rm	57.5	3570
1×800 rm	62.5	4280
1×1000 rm	66.5	4970
