H07BN4-F & UL/CSA 600V 90℃ 抗扭电缆



应用

该电缆耐扭转、耐磨、温度范围广、耐UV和臭氧，专为风力涡轮设计。

标准

HD 22.12

UL/CSA 22.2

UL 758

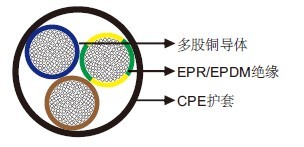

结构

导体：IEC/EN 60228标准class 5柔软退火裸铜导体。

绝缘：特殊高温交联EI7橡胶（EPDM class 28）。特殊高温热固EPR可选。

护套：高机械性能特殊交联EM7橡胶（CPE class 42）。特殊改善低温性能的热固CPE（-40℃）可选。

技术数据

电压Uo/U（Um）	600V
工作温度	-40℃~+90℃
最小弯曲半径	移动状态：6×OD；固定状态：4×OD
扭转应用	+/-150°/m
最大允许拉伸负荷	15 N/mm²
短路温度	250℃
阻燃	EN 50265-1/EN 50265-2-1/IEC 60332-1
防油	是
耐臭氧	是
耐UV	是
防水	是
耐冲击	是

尺寸和重量

结构	标称外径	标称重量
芯数×mm²	mm	kg/km
1×120(4/0AWG)	25.5	1540
1×150(250MCM)	28.8	1810
1×185(350MCM)	31.4	2210
1×240(450MCM)	33.8	2750
1×300(550MCM)	37.7	3520
1×400(750MCM)	41.4	4510
1×50(1 AWG)	18.7	730
1×95(3/0 AWG)	23.0	1220
3×120(4/0 AWG)	56.0	5200
3×150(250MCM)	61.5	6400
3×240(450MCM)	72.0	9780
3×25(4 AWG)	30.0	1420
3×35(2 AWG)	35.3	1850
3×50(1 AWG)	39.8	2480
3×70(2/0 AWG)	43.8	3180
3×95(3/0 AWG)	49.0	4260
4G50(1 AWG)	42.5	3150
4G70(2/0 AWG)	48.2	4240
4G95(3/0 AWG)	53.5	5480

G：带黄/绿接地线
×：不带黄/绿接地线
