军用电缆
MIL-W-81822-3
应用与描述:
单芯挤压挤压聚偏氟乙烯(PVDF) 绝缘 MIL-W-81822/3 电缆用于电子设备及计算机背板,此类绝缘具有重量轻及韧度强等优点。

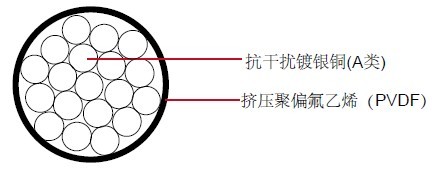

结构:
导体: A类: 抗干扰镀银铜
B类: 镀银无氧铜铜
C类: 镀银铜合金(135合金)
绝缘:挤压聚偏氟乙烯(PVDF)
特性:
额定温度:135ºC
额定电压:300 volts
颜色编码:
MIIL-STD-104
尺寸和重量:
AWG | 导体绞合 | 导体直径 | 成缆外径 | 最大电阻 @ 20°C OHMS/ MFT | 重量 LBS/MFT | ||
in | mm | in | mm | ||||
18 | Solid | 0.040 | 1.016 | 0.0510 | 1.295 | 6.59 | 6.2 |
20 | Solid | 0.032 | 0.813 | 0.0440 | 1.118 | 10.40 | 4.1 |
22 | Solid | 0.0253 | 0.643 | 0.0390 | 0.991 | 16.80 | 2.5 |
24 | Solid | 0.0201 | 0.511 | 0.0340 | 0.864 | 26.50 | 1.7 |
26 | Solid | 0.0159 | 0.404 | 0.0295 | 0.749 | 42.70 | 1.5 |
28 | Solid | 0.0126 | 0.320 | 0.0265 | 0.673 | 68.00 | 0.8 |
30 | Solid | 0.0100 | 0.254 | 0.0195 | 0.495 | 108.00 | 0.5 |
18 | Solid | 0.0400 | 1.016 | 0.0540 | 1.372 | 6.59 | 4.7 |
20 | Solid | 0.0320 | 0.813 | 0.0460 | 1.168 | 10.40 | 3.6 |
22 | Solid | 0.0253 | 0.643 | 0.0390 | 0.991 | 16.80 | 2.5 |
24 | Solid | 0.0201 | 0.511 | 0.0340 | 0.864 | 26.50 | 1.9 |
26 | Solid | 0.0159 | 0.404 | 0.0295 | 0.749 | 42.70 | 1.2 |
28 | Solid | 0.0126 | 0.320 | 0.0265 | 0.673 | 68.00 | 0.8 |
30 | Solid | 0.0100 | 0.254 | 0.0195 | 0.495 | 108 .00 | 0.5 |
18 | Solid | 0.040 | 1.016 | 0.051 | 1.295 | 7.74 | 6.2 |
20 | Solid | 0.032 | 0.813 | 0.044 | 1.118 | 12.20 | 4.1 |
22 | Solid | 0.0253 | 0.643 | 0.0390 | 0.991 | 19.70 | 2.5 |
24 | Solid | 0.0201 | 0.511 | 0.0340 | 0.864 | 31.00 | 1.7 |
26 | Solid | 0.0159 | 0.404 | 0.0295 | 0.749 | 50.40 | 1.2 |
28 | Solid | 0.0126 | 0.320 | 0.0265 | 0.673 | 79.40 | 0.8 |
30 | Solid | 0.0100 | 0.254 | 0.0195 | 0.495 | 126.00 | 0.5 |
