军用电缆
MIL-W-81044
应用与描述：
美军标特种MIL-W-81044线缆广泛应用于航空、航天、舰船、军用车辆，导弹及其他电子产品等工业领域。该系列双层导线具有重量轻，耐低高温等性能，适合于高密度布线，具有优良的耐直通性，耐磨，耐冷，及抗常见的化学品腐蚀。

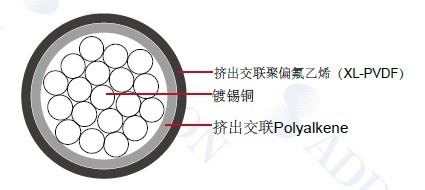

结构：
导体：镀锡铜
绝缘：挤出交联Polyalkene
护套：挤出交联聚偏氟乙烯（XL-PVDF）
绝缘材料的厚度：30 mil ( 0.8 mm) 到 85 mil ( 2.2mm)
特性：
额定温度：150°C
额定电压：600 volts
MIL-W-81044/9
SAE AS81044
10 种基本颜色
尺寸和重量：
| AWG | 导体绞合 | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||
| In | Mm | In | Mm | |||
| 24 | 19/136 | 0.052 | 1.321 | 0.056 | 1.422 | 2.70 |
| 22 | 19/34 | 0.059 | 1.499 | 0.065 | 1.651 | 3.90 |
| 20 | 19/32 | 0.067 | 1.702 | 0.073 | 1.854 | 5.50 |
| 18 | 19/30 | 0.077 | 1.956 | 0.083 | 2.108 | 8.00 |
| 16 | 19/29 | 0.085 | 2.159 | 0.093 | 2.362 | 10.10 |
| 14 | 19/27 | 0.104 | 2.642 | 0.112 | 2.845 | 15.50 |
| 12 | 37/28 | 0.122 | 3.099 | 0.130 | 3.302 | 23.00 |
| 10 | 37/26 | 0.150 | 3.810 | 0.160 | 4.064 | 35.70 |
| 8 | 133/29 | 0.208 | 5.283 | 0.220 | 5.588 | 62.80 |
| 6 | 133/27 | 0.257 | 6.528 | 0.271 | 6.883 | 99.30 |
| 4 | 133/25 | 0.321 | 8.153 | 0.328 | 8.331 | 153.00 |
| 2 | 665/30 | 0.388 | 9.855 | 0.412 | 10.465 | 247.00 |
| 1/0 | 1045/30 | 0.474 | 12.040 | 0.506 | 12.852 | 377.00 |
