军用电缆
MIL-W-81044
应用与描述：
美军标特种MIL-W-81044线缆广泛应用于航空、航天、舰船、军用车辆，导弹及其他电子产品等工业领域。该系列双层导线具有重量轻，耐低高温等性能，适合于高密度布线，具有优良的耐直通性，耐磨，耐冷，及抗常见的化学品腐蚀。

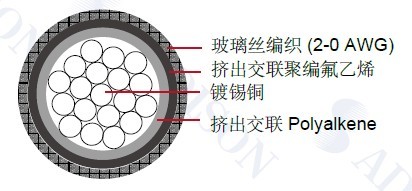

结构：
导体：镀锡铜
绝缘：挤出交联 Polyalkene
护套：挤出交联聚编氟乙烯
绝缘材料的厚度：30 mil ( 0.8 mm) 到 80 mil ( 2.0mm) 不包括上面的编织
特性：
额定温度：150°C
额定电压：600 volts
MIL-W-81044/6
SAE AS81044
10 种基本颜色
尺寸和重量：
| AWG | 导体绞合 | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||
| In | Mm | In | Mm | |||
| 24 | 19/36 | 0.055 | 1.397 | 0.059 | 1.499 | 3.00 |
| 22 | 19/34 | 0.066 | 1.676 | 0.072 | 1.829 | 4.30 |
| 20 | 19/32 | 0.075 | 1.905 | 0.081 | 2.057 | 6.10 |
| 18 | 19/30 | 0.085 | 2.159 | 0.091 | 2.311 | 8.70 |
| 16 | 19/29 | 0.093 | 2.362 | 0.101 | 2.565 | 10.90 |
| 14 | 19/27 | 0.111 | 2.819 | 0.119 | 3.023 | 16.20 |
| 12 | 37/28 | 0.127 | 3.226 | 0.135 | 3.429 | 24.20 |
| 10 | 37/26 | 0.156 | 3.962 | 0.166 | 4.216 | 36.50 |
| 8 | 133/29 | 0.213 | 5.410 | 0.225 | 5.715 | 65.00 |
| 6 | 133/27 | 0.262 | 6.655 | 0.276 | 7.010 | 103.00 |
| 4 | 133/25 | 0.317 | 8.052 | 0.333 | 8.458 | 158.00 |
| 2 | 665/30 | 0.405 | 10.287 | 0.431 | 10.947 | 252.00 |
| 1 | 817/30 | 0.445 | 11.303 | 0.475 | 12.065 | 305.00 |
| 1/0 | 1045/30 | 0.491 | 12.471 | 0.525 | 13.335 | 380.00 |
