军用电缆
MIL-W-81044
应用与描述：
美军标特种MIL-W-81044线缆广泛应用于航空、航天、舰船、军用车辆，导弹及其他电子产品等工业领域。该系列双层导线具有重量轻，耐低高温等性能，适合于高密度布线，具有优良的耐直通性，耐磨，耐冷，及抗常见的化学品腐蚀。

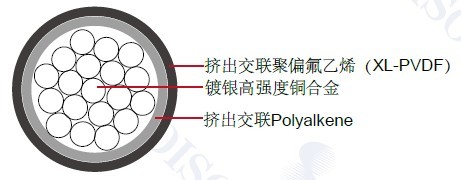

结构：
导体：镀银高强度铜合金
绝缘：挤出交联Polyalkene
护套：挤出交联聚偏氟乙烯（XL-PVDF）
绝缘材料的厚度：15 mil ( 0.4 mm) 到 19 mil ( 0.5mm)
特性：
额定温度：150°C
额定电压：600 volts
MIL-W-81044/13
SAE AS81044
10 种基本颜色
尺寸和重量：
| AWG | 导体绞合 | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||
| In | Mm | In | Mm | |||
| 30 | 7/38 | 0.025 | 0.635 | 0.029 | 0.737 | 0.71 |
| 28 | 7/36 | 0.028 | 0.711 | 0.032 | 0.813 | 0.96 |
| 26 | 19/38 | 0.032 | 0.813 | 0.036 | 0.914 | 1.40 |
| 24 | 19/36 | 0.038 | 0.965 | 0.042 | 1.067 | 2.10 |
| 22 | 19/34 | 0.045 | 1.143 | 0.049 | 1.245 | 3.10 |
| 20 | 19/32 | 0.053 | 1.346 | 0.057 | 1.448 | 4.60 |
