军用电缆
MIL-W-81044
应用与描述:
美军标特种MIL-W-81044线缆广泛应用于航空、航天、舰船、军用车辆,导弹及其他电子产品等工业领域。该系列双层导线具有重量轻,耐低高温等性能,适合于高密度布线,具有优良的耐直通性,耐磨,耐冷,及抗常见的化学品腐蚀。

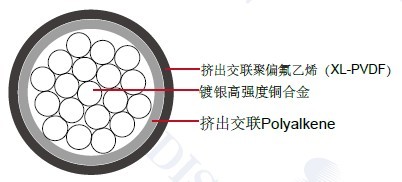

结构;
镀银高强度铜合金
挤出交联Polyalkene
挤出交联聚偏氟乙烯(XL-PVDF)
导体:镀银高强度铜合金
绝缘:挤出交联Polyalkene
护套:挤出交联聚偏氟乙烯(XL-PVDF)
绝缘材料的厚度:29 mil ( 0.7 mm) 到 32 mil ( 0.8mm)
特性:
额定温度:150°C
额定电压:600 volts
MIL-W-81044/10
SAE AS81044
10 种基本颜色
尺寸和重量:
AWG | 导体绞合 | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||
In | Mm | In | Mm | |||
26 | 19/38 | 0.046 | 1.168 | 0.050 | 1.270 | 1.90 |
24 | 19/36 | 0.052 | 1.321 | 0.056 | 1.422 | 2.70 |
22 | 19/34 | 0.059 | 1.499 | 0.065 | 1.651 | 3.90 |
20 | 19/32 | 0.067 | 1.702 | 0.073 | 1.854 | 5.50 |
