军用电缆

MIL-W-25038-3

应用与描述：
单芯聚四氟乙烯(PTFE)绝缘，MIL-W-25038/3 电缆应用在发动机舱，火灾探测电路，飞行的关键电路，飞行系统等航天空航天中，MIL-W-25038/3 (Thermazone IIIK) 电线运行在极其恶劣的环境下，并在振动，与火焰直接接触的关键电路中使用。MIL-W-25038/3(Thermazone IIIG)也达到或超过了 MIL-W-25038/3 的要求，并在创新的独立系统中以较低的成本，来提供这些工作。 结构：
导体：12-18 AWG: 27%的绞合镀镍铜导体
20-22 AWG: 27%的绞合镀镍高强度铜合金

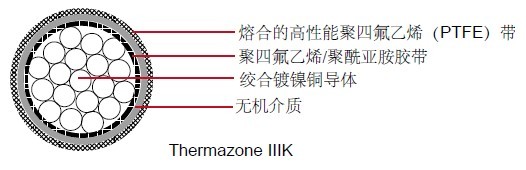

绝缘： Thermazone IIIK:
外层：聚四氟乙烯/聚酰亚胺胶带
内层：无机介质
Thermazone IIIG:
外层：聚四氟乙烯玻璃丝
内层：无机介质
护套：熔合的高性能聚四氟乙烯（PTFE）带护套
标识：表面印刷 MIL-W-25038
特性：
额定温度：-55°C +260°C
额定电压：600 volts
颜色编码：MIL-STD-104
尺寸和重量：

	M25038/3 Thermazone IIIK
AWG	导体绞合	导体直径		成缆外径 （最大）		成缆外径 （最小）		最大电阻 @ 20°C OHMS/ MFT	重量 LBS/MFT
		in	mm	in	mm	in	mm
22	19/34	0.031	0.787	0.054	1.372	0.040	1.016	23.700	4.2
20	19/32	0.040	1.016	0.083	2.108	0.048	1.219	15.300	9.00
18	19/30	0.050	1.270	0.097	2.464	0.065	1.651	8.500	10.5
16	19/29	0.056	1.422	0.103	2.616	0.068	1.727	6.660	13.5
14	19/27	0.072	1.829	0.123	3.124	0.097	2.464	4.320	19.5
12	19/25	0.090	2.286	0.142	3.607	0.100	2.540	2.780	28.0
	M25038/3 Thermazone IIIG
AWG	导体绞合	导体直径		成缆外径 （最大）		成缆外径 （最小）		最大电阻 @ 20°C OHMS/ MFT	重量 LBS/MFT
		in	mm	in	mm	in	mm
22	19/34	0.031	0.787	0.075	1.905	0.055	1.397	23.700	4.2
20	19/32	0.040	1.016	0.083	2.108	0.048	1.219	15.300	9.0
18	19/30	0.050	1.270	0.097	2.464	0.065	1.651	8.500	10.5
16	19/29	0.056	1.422	0.103	2.616	0.068	1.727	6.660	13.5
14	19/27	0.072	1.829	0.123	3.124	0.097	2.464	4.320	19.5
12	19/25	0.090	2.286	0.142	3.607	0.100	2.540	2.780	28.0
