军用电缆
MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/90绝缘为氟聚合物/聚酰亚胺带的线缆用于军事及航空航天等领域,该系列导线耐磨、不热缩和卓越的机械韧性等特点。

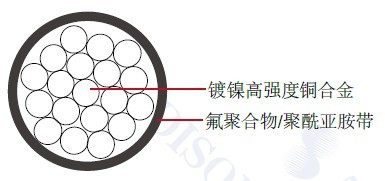

结构:
导体:镀镍高强度铜合金
绝缘:氟聚合物/聚酰亚胺带
绝缘材料的厚度:14 mil ( 0.40 mm)
特性:
额定温度:260°C
额定电压:600 volts
MIL-Spec Wire 美军标线
SAE AS22759/90
颜色编码:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
In | mm | In | mm | In | mm | In | mm | |||
26 | 19/38 | 0.018 | 0.440 | 0.020 | 0.520 | 0.033 | 0.838 | 0.037 | 0.940 | 1.55 |
24 | 19/36 | 0.023 | 0.570 | 0.025 | 0.650 | 0.038 | 0.965 | 0.042 | 1.067 | 2.15 |
22 | 19/34 | 0.029 | 0.720 | 0.031 | 0.800 | 0.043 | 1.092 | 0.047 | 1.194 | 3.00 |
20 | 19/32 | 0.037 | 0.930 | 0.040 | 1.030 | 0.051 | 1.295 | 0.055 | 1.397 | 4.55 |
