军用电缆
MIL-W-22759
应用与描述：
单芯美军标MIL-W-22759/89绝缘为氟聚合物/聚酰亚胺带的线缆用于军事及航空航天等领域，该系列导线耐磨、不热缩和卓越的机械韧性等特点。

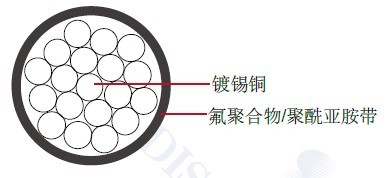

结构：
导体：镀锡铜
绝缘：氟聚合物/聚酰亚胺带
绝缘材料的厚度：14 mil ( 0.40 mm)
特性：
额定温度：200°C
额定电压：600 volts
MIL-Spec Wire 美军标线
SAE AS22759/89
颜色编码：MIL-STD-681
尺寸和重量：
| AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
| 26 | 19/38 | 0.0175 | 0.445 | 0.0204 | 0.518 | 0.033 | 0.838 | 0.037 | 0.94 | 1.55 |
| 24 | 19/36 | 0.0225 | 0.572 | 0.0244 | 0.62 | 0.038 | 0.965 | 0.042 | 1.067 | 2.15 |
| 22 | 19/34 | 0.0285 | 0.724 | 0.0314 | 0.798 | 0.043 | 1.092 | 0.047 | 1.194 | 3 |
| 20 | 19/32 | 0.0365 | 0.927 | 0.0395 | 1.003 | 0.051 | 1.295 | 0.055 | 1.397 | 4.55 |
