军用电缆

MIL-W-22759

应用与描述：
单芯美军标MIL-W-22759/86绝缘为氟聚合物/聚酰亚胺带的线缆用于军事及航空航天等领域，该系列导线耐磨、不热缩和卓越的机械韧性等特点。

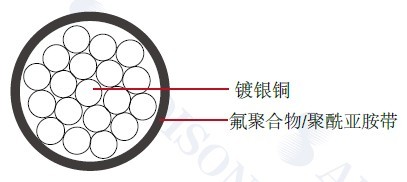

结构：
镀银铜
氟聚合物/聚酰亚胺带
导体：镀银铜
绝缘：氟聚合物/聚酰亚胺带
绝缘材料的厚度：尺寸从10 到 26 - 16 mil ( 0.5 mm) 尺寸从 6 到 8 - 22 mil ( 0.6 mm) 尺寸从 4 - 25 mil
( 0.6 mm) 尺寸从 2 到 4/0 - 25 mil ( 0.6 mm)
特性：
额定温度：200°C
额定电压：600 volts
MIL-Spec Wire 美军标线
SAE AS22759/86
颜色编码：MIL-STD-681
尺寸和重量：

AWG	导体绞合	导体直径 ( 最小)		导体直径 (最大)		成缆外径 (最小)		成缆外径 ( 最大)		重量 LBS/MFT
		In	mm	In	mm	In	mm	In	mm
26	19/38	0.018	0.445	0.0194	0.493	0.033	0.838	0.037	0.94	1.55
24	19/36	0.023	0.572	0.0244	0.620	0.038	0.965	0.042	1.067	2.20
22	19/34	0.029	0.724	0.0304	0.772	0.043	1.092	0.047	1.194	3.00
20	19/32	0.037	0.927	0.0384	0.975	0.051	1.295	0.055	1.397	4.55
18	19/30	0.046	1.156	0.0484	1.229	0.061	1.549	0.065	1.651	6.70
16	19/29	0.052	1.308	0.0544	1.382	0.068	1.727	0.073	1.854	8.60
14	19/27	0.065	1.638	0.0684	1.737	0.081	2.057	0.086	2.184	12.95
12	37/28	0.084	2.121	0.0874	2.220	0.100	2.540	0.105	2.667	20.10
10	37/26	0.106	2.692	0.110	2.794	0.122	3.099	0.127	3.226	31.40
8	133/29	0.158	4.013	0.166	4.216	0.180	4.572	0.188	4.775	57.60
6	133/27	0.198	5.029	0.208	5.283	0.219	5.563	0.229	5.817	88.30
4	133/27	0.250	6.350	0.263	6.680	0.276	7.010	0.288	7.315	143.00
2	665/30	0.320	8.128	0.340	8.636	0.344	8.738	0.364	9.246	223.00
1	817/30	0.366	9.296	0.380	9.652	0.388	9.855	0.408	10.363	289.00
1/0	1045/30	0.395	10.033	0.425	10.795	0.420	10.668	0.450	11.43	345.00
2/0	1330/30	0.440	11.176	0.475	12.065	0.475	12.065	0.505	12.827	432.00
3/0	1665/30	0.500	12.700	0.540	13.716	0.530	13.462	0.560	14.224	542.00
4/0	2109/30	0.565	14.351	0.605	15.367	0.590	14.986	0.630	16.002	681.00
