军用电缆

MIL-W-22759

应用与描述:
单芯美军标 MIL-W-22759/7 绝缘为矿物填充的挤出聚四氟乙烯（PTFE）的线缆用于军事及航空航天，舰船、电子等工业领域，线缆用于飞机引擎，有较好的耐磨性及柔软性。

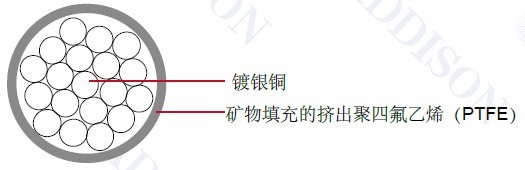

结构：
导体：镀银铜
绝缘：矿物填充的挤出聚四氟乙烯（PTFE）
绝缘材料厚度：14 mil ( 0.4 mm) 到 36 mil ( 0.9mm)
特性：
额定温度:200°C
额定电压：600 volts
SAE AS22759/7
颜色代码：MIL-STD-681
尺寸和重量：

AWG	导体绞合	导体直径 ( 最小)		导体直径 (最大 )		成缆外径 (最小)		成缆外径 (最大 )		重量 LBS/ MFT
		In	mm	In	mm	In	mm	In	mm
24	19/36	0.023	0.584	0.025	0.635	0.060	1.524	0.064	1.626	4.3
22	19/34	0.029	0.724	0.030	0.772	0.071	1.803	0.075	1.905	6.0
20	19/32	0.037	0.927	0.038	0.975	0.080	2.032	0.084	2.134	8.1
18	19/30	0.046	1.156	0.048	1.229	0.090	2.286	0.094	2.388	11.0
16	19/29	0.052	1.308	0.054	1.382	0.099	2.515	0.105	2.667	13.8
14	19/27	0.065	1.638	0.068	1.737	0.112	2.845	0.118	2.997	18.6
12	19/25	0.084	2.121	0.087	2.220	0.131	3.327	0.137	3.480	28.5
10	37/26	0.106	2.692	0.110	2.794	0.154	3.912	0.162	4.115	41.8
8	133/29	0.158	4.013	0.166	4.216	0.215	5.461	0.225	5.715	73.1
6	133/27	0.198	5.029	0.208	5.283	0.264	6.706	0.276	7.010	111.0
4	133/25	0.250	6.350	0.263	6.680	0.321	8.153	0.335	8.509	169.0
