MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/44绝缘为交联乙烯-四氟乙烯共聚物(XL-ETFE)的线缆用于军事及航空航天等领域,具有耐高低温、重量轻、不热缩和卓越的机械韧性,能防烟雾、防霉菌、防湿热及优异的抗高能辐射,可以在恶劣的环境中提供高可靠性服务。

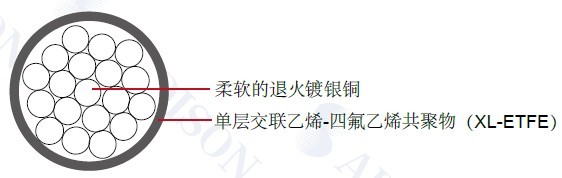

结构:
导体:柔软的退火镀银铜
绝缘:单层交联乙烯-四氟乙烯共聚物(XL-ETFE)
绝缘材料厚度:6 mil ( 0.15 mm)
特性:
额定温度:200°C
额定电压:600 volts
MIL-Spec Wire 美军标线
SAE AS22759/44
颜色编码:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 成缆外径(最小) | 成缆外径(最大) | 重量 LBS/ MFT | ||
|
|
In | mm | In | mm |
|
28 | 7/36 | 0.0250 | 0.635 | 0.029 | 0.737 | 0.9 |
26 | 19/38 | 0.030 | 0.762 | 0.034 | 0.864 | 1.4 |
24 | 19/36 | 0.035 | 0.889 | 0.039 | 0.991 | 2.0 |
22 | 19/34 | 0.041 | 1.041 | 0.045 | 1.143 | 2.8 |
20 | 19/32 | 0.048 | 1.219 | 0.052 | 1.321 | 4.3 |
18 | 19/30 | 0.058 | 1.473 | 0.062 | 1.575 | 6.5 |
16 | 19/29 | 0.066 | 1.676 | 0.070 | 1.778 | 8.3 |
14 | 19/27 | 0.082 | 2.083 | 0.088 | 2.235 | 13.0 |
12 | 37/28 | 0.100 | 2.540 | 0.106 | 2.692 | 19.7 |
