军用电缆

MIL-W-22759

应用与描述:
单芯美军标MIL-W-22759/41绝缘为交联乙烯-四氟乙烯共聚物（XL-ETFE）的线缆用于军事及航空航天等领域，该系列线缆是正常体重，高温机身的电子线，该系列导线采用经特殊改良后的交联，四氟乙烯的双重层间绝缘共聚物（ETFE）材料绝缘，具有耐高低温、不热缩和卓越的机械韧性，抗高PH值的清洗液，燃油，润滑油和其他一些化学品的腐蚀，能防烟雾、防霉菌、防湿热及优异的抗高能辐射，可以在恶劣的环境中提供高可靠性服务。

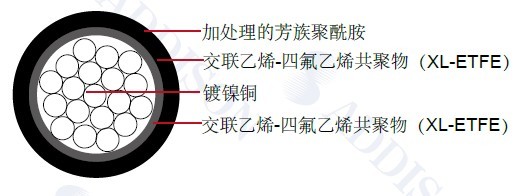

结构：
导体：镀镍铜
绝缘：交联乙烯-四氟乙烯共聚物（XL-ETFE）
绝缘材料的厚度：10 mil ( 0.25 mm)
护套：交联乙烯-四氟乙烯共聚物（XL-ETFE）
编织：加处理的芳族聚酰胺，用于2以上的规格
特性：
额定温度：200°C
额定电压：600 volts
MIL-Spec Wire 美军标线
SAE AS22759/41
颜色代码：MIL-STD-681
尺寸和重量：

AWG	导体绞合	导体直径 ( 最小)	导体直径 (最大)	成缆外径 (最小)	成缆外径 ( 最大)	重量 LBS/MFT
		In	mm	In	mm	In	mm	In	mm
26	19/38	0.018	0.457	0.020	0.508	0.038	0.965	0.042	1.067	1.7
24	19/36	0.023	0.584	0.025	0.635	0.043	1.092	0.047	1.194	2.3
22	19/34	0.029	0.737	0.031	0.787	0.048	1.219	0.052	1.321	3.2
20	19/32	0.037	0.940	0.039	0.991	0.056	1.422	0.06	1.524	4.7
18	19/30	0.046	1.168	0.049	1.245	0.067	1.702	0.073	1.854	7.2
16	19/29	0.052	1.321	0.053	1.346	0.074	1.880	0.080	2.032	9.0
14	19/27	0.065	1.651	0.069	1.753	0.091	2.311	0.097	2.464	13.8
12	37/28	0.084	2.134	0.089	2.261	0.108	2.743	0.114	2.896	20.5
10	37/26	0.106	2.692	0.112	2.845	0.130	3.302	0.138	3.505	32.4
8	133/29	0.158	4.013	0.169	4.293	0.187	4.750	0.203	5.156	60.3
6	133/27	0.198	5.029	0.213	5.41	0.231	5.867	0.251	6.375	94.5
4	133/25	0.250	6.350	0.268	6.807	0.300	7.620	0.320	8.128	150.0
2	665/30	0.320	8.128	0.340	8.636	0.390	9.906	0.428	10.871	239.0
1	817/30	0.360	9.144	0.380	9.652	0.429	10.897	0.461	11.709	290.0
1/0	1045/30	0.395	10.033	0.425	10.795	0.469	11.913	0.501	12.725	377.0
2/0	1330/30	0.440	11.176	0.475	12.065	0.529	13.437	0.561	14.249	518.0
