军用电缆
MIL-W-22759
应用与描述:
单芯美军标 MIL-W-22759/4 绝缘为挤出聚四氟乙烯（PTFE）, 挤出氟化乙烯-丙烯共聚物（FEP）, 玻璃丝编织的线缆用于军事及航空航天、舰船、电子等工业领域。线缆用于飞机引擎及高磨损的恶劣环境下。

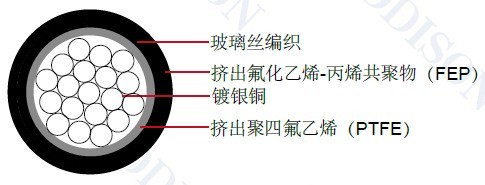

结构：
导体：镀银铜
绝缘：挤出聚四氟乙烯（PTFE）, 挤出氟化乙烯-丙烯共聚物（FEP）, 玻璃丝编织
绝缘材料厚度：25 mil ( 0.6 mm) 到 44 mil ( 1.1mm)
特性：
额定温度: 200°C
额定电压：600 volts
SAE AS22759/4
颜色代码：MIL-STD-681
尺寸和重量：
| AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/ MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
| 22 | 19/34 | 0.029 | 0.724 | 0.030 | 0.772 | 0.071 | 1.803 | 0.077 | 1.956 | 5.9 |
| 20 | 19/32 | 0.037 | 0.927 | 0.039 | 0.975 | 0.079 | 2.007 | 0.085 | 2.159 | 7.9 |
| 18 | 19/30 | 0.046 | 1.156 | 0.048 | 1.229 | 0.092 | 2.337 | 0.098 | 2.489 | 11.0 |
| 16 | 19/29 | 0.052 | 1.308 | 0.054 | 1.382 | 0.990 | 25.146 | 0.998 | 25.349 | 13.6 |
| 14 | 19/27 | 0.065 | 1.638 | 0.068 | 1.737 | 0.112 | 2.845 | 0.120 | 3.048 | 18.5 |
| 12 | 37/28 | 0.084 | 2.121 | 0.087 | 2.220 | 0.129 | 3.277 | 0.137 | 3.48 | 26.6 |
| 10 | 37/26 | 0.106 | 2.692 | 0.110 | 2.794 | 0.159 | 4.039 | 0.171 | 4.343 | 41.5 |
| 8 | 133/29 | 0.158 | 4.013 | 0.166 | 4.216 | 0.228 | 5.791 | 0.242 | 6.147 | 77.4 |
| 6 | 133/27 | 0.198 | 5.029 | 0.208 | 5.283 | 0.272 | 6.909 | 0.292 | 7.417 | 115.0 |
| 4 | 133/25 | 0.250 | 6.350 | 0.263 | 6.680 | 0.336 | 8.534 | 0.366 | 9.296 | 184.0 |
| 2 | 665/30 | 0.320 | 8.128 | 0.340 | 8.636 | 0.415 | 10.541 | 0.445 | 11.303 | 281.0 |
| 1 | 817/30 | 0.366 | 9.296 | 0.380 | 9.652 | 0.465 | 11.811 | 0.495 | 12.573 | 358.0 |
| 1/0 | 1045/30 | 0.395 | 10.033 | 0.425 | 10.795 | 0.500 | 12.700 | 0.550 | 13.97 | 436.0 |
| 2/0 | 1330/30 | 0.440 | 11.176 | 0.475 | 12.065 | 0.560 | 14.224 | 0.610 | 15.494 | 554.0 |
