军用电缆 | |||||||||||||
|
MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/28绝缘为挤出聚四氟乙烯(PTFE)的线缆用于军事及航空航天等领域,具有耐高低温、不热缩和卓越的机械韧性,能防盐雾、防霉菌、防湿热及优异的抗高能辐射,可以在恶劣的环境中提供高可靠性服务。

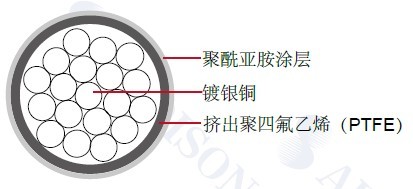

结构:
导体:镀银铜
绝缘:挤出聚四氟乙烯(PTFE)
绝缘材料厚度:10 mil ( 0.25 mm)
护套:聚酰亚胺涂层
特性:
额定温度:-55°C+200°C
额定电压:600 volts
SAE AS22759/23
颜色代码:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
28 | 7/36 | 0.014 | 0.356 | 0.015 | 0.381 | 0.032 | 0.813 | 0.036 | 0.914 | 1.35 |
26 | 19/38 | 0.018 | 0.457 | 0.02 | 0.508 | 0.037 | 0.940 | 0.041 | 1.041 | 1.92 |
24 | 19/36 | 0.023 | 0.572 | 0.025 | 0.635 | 0.042 | 1.067 | 0.046 | 1.168 | 2.61 |
22 | 19/34 | 0.029 | 0.724 | 0.030 | 0.772 | 0.048 | 1.219 | 0.052 | 1.321 | 3.66 |
20 | 19/32 | 0.037 | 0.927 | 0.038 | 0.975 | 0.057 | 1.448 | 0.061 | 1.549 | 5.42 |
18 | 19/30 | 0.046 | 1.156 | 0.048 | 1.229 | 0.067 | 1.702 | 0.071 | 1.803 | 8.05 |
16 | 19/29 | 0.052 | 1.308 | 0.054 | 1.382 | 0.073 | 1.854 | 0.079 | 2.007 | 9.88 |
14 | 19/27 | 0.065 | 1.638 | 0.068 | 1.737 | 0.088 | 2.235 | 0.094 | 2.388 | 14.90 |
12 | 19/25 | 0.084 | 2.121 | 0.087 | 2.220 | 0.108 | 2.743 | 0.114 | 2.896 | 23.00 |
10 | 37/26 | 0.106 | 2.692 | 0.110 | 2.794 | 0.137 | 3.480 | 0.143 | 3.632 | 35.20 |
8 | 133/29 | 0.158 | 4.013 | 0.166 | 4.216 | 0.194 | 4.928 | 0.200 | 5.080 | 62.50 |
