军用电缆
MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/23绝缘为挤出聚四氟乙烯（PTFE）的线缆用于军事及航空航天等领域，具有耐高低温、不热缩和卓越的机械韧性，能防盐雾、防霉菌、防湿热及优异的抗高能辐射，可以在恶劣的环境中提供高可靠性服务。

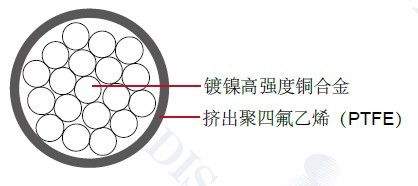

结构：
镀镍高强度铜合金
挤出聚四氟乙烯（PTFE）
导体:镀镍高强度铜合金
绝缘:挤出聚四氟乙烯（PTFE）
绝缘材料厚度:33 mil ( 0.8 mm) 到 58 mil ( 1.5mm)
特性：
额定温度:260°C
额定电压:600 volts
SAE AS22759/23
颜色代码:MIL-STD-681
尺寸和重量：
AWG |
导体绞合 |
导体直径 ( 最小) |
导体直径 (最大) |
成缆外径 (最小) |
成缆外径 ( 最大) |
重量 LBS/MFT |
||||
|
|
In |
mm |
In |
mm |
In |
mm |
In |
mm |
|
| 28 | 7/36 | 0.014 | 0.356 | 0.016 | 0.406 | 0.031 | 0.787 | 0.035 | 0.889 | 1.34 |
| 26 | 19/38 | 0.018 | 0.445 | 0.0204 | 0.518 | 0.036 | 0.914 | 0.040 | 1.016 | 1.92 |
| 24 | 19/36 | 0.023 | 0.572 | 0.0254 | 0.645 | 0.041 | 1.041 | 0.045 | 1.143 | 2.63 |
| 22 | 19/34 | 0.029 | 0.724 | 0.0314 | 0.798 | 0.047 | 1.194 | 0.051 | 1.295 | 3.73 |
| 20 | 19/32 | 0.037 | 0.927 | 0.0404 | 1.026 | 0.056 | 1.422 | 0.060 | 1.524 | 5.44 |
