MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/20 绝缘为挤出聚四氟乙烯(PTFE)的线缆用于军事及航空航天等领域,具有耐高低温、不热缩和卓越的机械韧性,能防盐雾、防霉菌、防湿热及优异的抗高能辐射,可以在恶劣的环境中提供高可靠性服务。

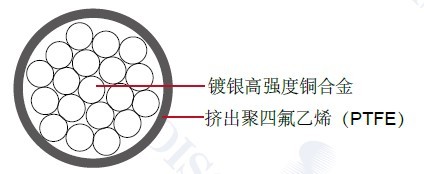

结构:
导体:镀银高强度铜合金
绝缘:挤出聚四氟乙烯(PTFE)
绝缘材料厚度:29 mil ( 0.70 mm)
特性:
额定温度:200°C
额定电压:1000 volts
SAE AS22759/20
颜色代码:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
28 | 7/36 | 0.140 | 3.556 | 0.015 | 0.381 | 0.041 | 1.041 | 0.045 | 1.143 | 1.91 |
26 | 19/38 | 0.018 | 0.445 | 0.020 | 0.518 | 0.046 | 1.168 | 0.05 | 1.270 | 2.57 |
24 | 19/36 | 0.023 | 0.572 | 0.024 | 0.620 | 0.051 | 1.295 | 0.055 | 1.397 | 3.35 |
22 | 19/34 | 0.029 | 0.724 | 0.031 | 0.798 | 0.058 | 1.473 | 0.062 | 1.575 | 4.59 |
20 | 19/32 | 0.037 | 0.927 | 0.040 | 1.003 | 0.066 | 1.676 | 0.070 | 1.778 | 6.41 |
