军用电缆
MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/19绝缘为挤出乙烯-四氟乙烯共聚物（ETFE）的线缆用于军事及航空航天等领域，它具有重量轻，卓越的机械韧性等特点，挤出乙烯-四氟乙烯共聚物（ETFE）绝缘也有良好的抗辐射及化学品的防腐蚀。

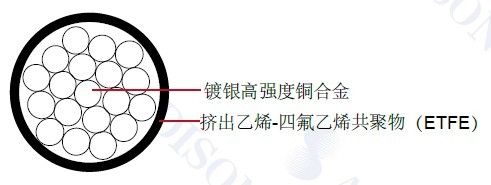

结构：
镀银高强度铜合金
挤出乙烯-四氟乙烯共聚物（ETFE）
导体:镀银高强度铜合金
绝缘:挤出乙烯-四氟乙烯共聚物（ETFE）
绝缘材料厚度:6 mil ( 0.15 mm)
特性：
额定温度:150°C
额定电压:600 volts
SAE AS22759/19
颜色代码: MIL-STD-681
尺寸和重量：
| AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
| 26 | 19/38 | 0.018 | 0.445 | 0.020 | 0.518 | 0.030 | 0.762 | 0.034 | 0.864 | 1.4 |
| 24 | 19/36 | 0.023 | 0.572 | 0.024 | 0.620 | 0.034 | 0.864 | 0.038 | 0.965 | 1.9 |
| 22 | 19/34 | 0.029 | 0.724 | 0.031 | 0.798 | 0.041 | 1.041 | 0.045 | 1.143 | 2.9 |
| 20 | 19/32 | 0.037 | 0.927 | 0.040 | 1.003 | 0.049 | 1.245 | 0.053 | 1.346 | 4.6 |
