MIL-W-22759

应用与描述:
单芯美军标 MIL-W-22759/13 绝缘为挤出氟化乙烯-丙烯共聚物（FEP）的线缆用于军事及航空航天等领域。

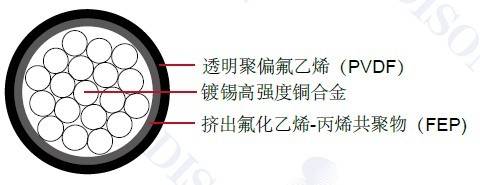

结构：
导体:镀锡高强度铜合金
绝缘:挤出氟化乙烯-丙烯共聚物（FEP）
护套:透明聚偏氟乙烯（PVDF）
绝缘材料厚度:11 mil ( 0.30 mm)
特性：
额定温度:135°C
额定电压:600 volts
SAE AS22759/15
颜色代码:MIL-STD-681
尺寸和重量：

AWG	导体绞合	导体直径 ( 最小)		导体直径 (最大)		成缆外径 (最小)		成缆外径 ( 最大)		重量 LBS/MFT
		In	mm	In	mm	In	mm	In	mm
26	19/38	0.018	0.457	0.020	0.508	0.035	0.889	0.039	0.991	1.75
24	19/36	0.023	0.584	0.026	0.660	0.040	1.016	0.044	1.118	2.42
22	19/34	0.029	0.737	0.330	8.382	0.045	1.143	0.051	1.295	3.59
20	19/32	0.037	0.94	0.041	1.041	0.053	1.346	0.059	1.499	5.22
