MIL-W-16878-5-Type-EE-Wire
应用与描述:
单芯的聚四氟乙烯(PTFE)
绝缘MIL-W-16878/5(EE类)电线应用于军事,电源导线,电子布线及医疗电子,美军标电线具有估良的耐热老化,焊接损坏,火焰及湿气,PTFE
材料具有抵抗溶液,油脂,臭氧和大多数其他化学品。PTFE绝缘与其他绝缘相比具有节省空间和重量,易于安装等特点。

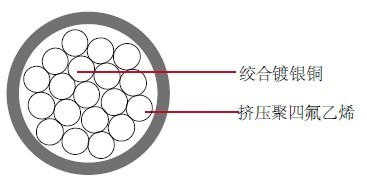

结构:
导体:绞合镀银铜
绝缘:挤压聚四氟乙烯(PTFE)
绝缘壁厚度:0.015"
特性:
额定温度:-60°C 到 200°C
额定电压:1000 volts
MIL-W-16878/5( EE类)
颜色编码:MIL-STD-104 (见12页)
10 种基本颜色(黑,棕,红,橙,黄,绿,蓝,紫,灰,白)
尺寸和重量:
AWG | 导体绞合 | 导体直径 | 成缆外径 | 重量 LBS/MFT | ||
in | mm | in | mm | |||
30 | 1/30 | 0.010 | 0.300 | 0.040 | 1.000 | 1.6 |
30 | 7/38 | 0.012 | 0.300 | 0.042 | 1.100 | 1.6 |
30 | 19/42 | 0.012 | 0.300 | 0.042 | 1.100 | 1.6 |
28 | 1/28 | 0.013 | 0.300 | 0.043 | 1.100 | 1.7 |
28 | 7/36 | 0.015 | 0.400 | 0.045 | 1.100 | 1.9 |
28 | 19/40 | 0.015 | 0.400 | 0.045 | 1.100 | 1.9 |
26 | 1/26 | 0.016 | 0.400 | 0.046 | 1.200 | 2.2 |
26 | 7/34 | 0.019 | 0.500 | 0.049 | 1.200 | 2.4 |
26 | 19/38 | 0.019 | 0.500 | 0.049 | 1.200 | 2.5 |
24 | 7/32 | 0.024 | 0.600 | 0.052 | 1.300 | 3.1 |
24 | 19/36 | 0.024 | 0.600 | 0.052 | 1.300 | 3.1 |
22 | 7/30 | 0.030 | 0.800 | 0.058 | 1.500 | 4.1 |
22 | 19/34 | 0.030 | 0.800 | 0.058 | 1.500 | 4.3 |
20 | 7/28 | 0.038 | 1.000 | 0.066 | 1.700 | 5.8 |
20 | 19/32 | 0.038 | 1.000 | 0.066 | 1.700 | 6.0 |
18 | 7/26 | 0.048 | 1.200 | 0.076 | 1.900 | 8.4 |
18 | 19/30 | 0.047 | 1.200 | 0.076 | 1.900 | 8.7 |
16 | 19/29 | 0.053 | 1.300 | 0.085 | 2.200 | 11.0 |
14 | 19/27 | 0.067 | 1.700 | 0.100 | 2.500 | 16.5 |
12 | 19/25 | 0.084 | 2.100 | 0.120 | 3.000 | 24.6 |
10 | 37/26 | 0.108 | 2.700 | 0.143 | 3.600 | 36.6 |
