IEC 60092标准海洋工程及船用电缆
MRE-3GCH 150/250V HEPR绝缘，LSOH（SHF1）护套，铠装阻燃仪表&控制缆（多对）
应用
该铠装电缆适用于船体上任何需要电缆保护位置的固定安装。该电缆阻燃、低压、无卤，适合客船及其他商业船只的安装。
标准
DIN 89159/98
IEC 60092-351/375/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

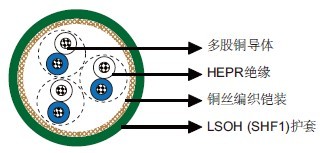

结构
导体：多股铜导体。
绝缘：HEPR。
成缆单元：线对。
铠装：铜丝编织。
外护套：LSOH（SHF1）。
线芯识别
对：白/蓝色印有对数及芯数。
机械和热性能
固定安装弯曲半径：6×OD
温度范围：-30℃ ~ +75℃
尺寸和重量
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
| MRE-3GCH-1P0.75 | 1×2×0.75 | 0.5 | 1.2 | 8.5 | 90 |
| MRE-3GCH-2P0.75 | 2×2×0.75* | 0.5 | 1.3 | 9.5 | 130 |
| MRE-3GCH-4P0.75 | 4×2×0.75 | 0.5 | 1.4 | 13.0 | 230 |
| MRE-3GCH-7P0.75 | 7×2×0.75 | 0.5 | 1.8 | 15.5 | 340 |
| MRE-3GCH-10P0.75 | 10×2×0.75 | 0.5 | 1.9 | 18.5 | 470 |
| MRE-3GCH-14P0.75 | 14×2×0.75 | 0.5 | 2.0 | 21.0 | 610 |
| MRE-3GCH-19P0.75 | 19×2×0.75 | 0.5 | 2.1 | 23.5 | 770 |
| MRE-3GCH-24P0.75 | 24×2×0.75 | 0.5 | 2.2 | 26.5 | 950 |
*：2个线对以四线组方式组合。
